傳感器檢測與轉換技術實驗臺,液壓元件拆裝實訓臺

概述:

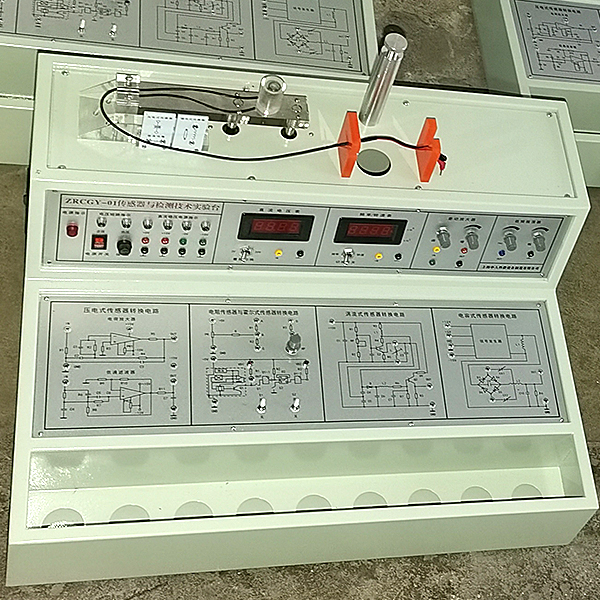

傳感器實驗臺是上海中人教儀廠最新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗室設備。

技術參數:

1、輸入電源:AC220V±5%  50±1Hz
2、額定電流:≤5A
3、直流電源:±5V   ±15V
4、穩壓系數:±1%
5、電壓紋波:≤10mV
6、非線性誤差:≤5%
7、測量精度:≤1%
8、功    耗:100VA
9、輸出電流:1A
10、相對溫度:-5℃～40℃
11、相對濕度:<85%(25℃)
12、實驗臺規格外形尺寸:1600×750×1100mm

主控臺功能:

1、實驗臺提供四組直流穩壓電源:±5V、±15V;±2V～±10V分五擋輸出,2～24V可調,具有短路保護功能。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP～10VP連續可調,最大輸出電流:0.5A(有效值0.4KHz)。
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999r/min。
7、溫度表:0-150℃度,精度1%。
8、高精度溫度控制PID調節儀,多種輸入輸出規格,具有人工智能調節以參數自整定功能。
9、機械式壓力表:0-40Kpa,精度2%。
10、手動氣壓源:0-40Kpa。

傳感器檢測與轉換技術實驗臺,液壓元件拆裝實訓臺

1.交流電源：單相AC 2200 V±10% 50Hz；
2.相對溫度：-10～50℃；
3.相對濕度：＜85%（25℃）
4.外形尺寸：約1400mm×700mm×820mm；
5.整機功耗：≤1.0 kVA；
6.安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
功能特點
1.可以對工業液壓元件進行拆裝實驗。
2.為減小拆裝時的碰撞而引起的噪音，在臺面上鋪設有防靜電皮墊。
3.臺面上還設有小元器件盒，以防止零件的丟失。
4.設計了一塊拆裝墊塊防止拆裝時損壞桌面。
5.設有抽屜、機床臺燈、交流電源插座。
6.實訓桌采用金屬框架制作，表面為雙層亞光密紋噴塑工藝處理，配套兩張實驗椅。
配置清單：
1、實驗臺1臺
2、齒輪泵（BB-B6 1臺）
3、直動式溢流閥（P-B10 1只）
4、先導式溢流閥（Y-10B 1只）
5、減壓閥（DR10-4-5X10Y 1只）
6、節流閥（DVP6 1只）
7、調速閥（2FRM5-31B/15QB 1只）
8、液控單向閥（SV10PA1-30 1只）
9、三位四通換向閥（4WE6E61B/CG24N9Z5L 1只）
10、單杠雙作用液壓缸（MOB40-200 1只）
11、鋼皮尺（30CM 1把）
12、千分尺（0~25mm 1把）
13、卡簧鉗（內、外 P1ERS 1把）
14、活動扳手（6”-150mm 1把）
15、活動扳手（10”-250mm 1把）
16、內六角扳手（JTECH 1套）
