材料分揀PLC控制實訓裝置,伺服比例液壓綜合實驗臺

注：可單獨配置plc、變頻器，也可配合PLC變頻調速實訓裝置使用

設備結構：

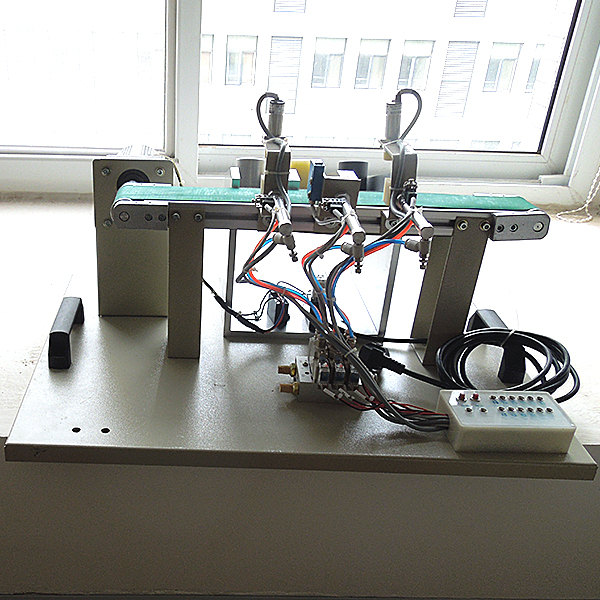

材料分揀控制實訓模型為金屬結構，plc模塊的I/O 端子、變頻器的接線端子、各常用模塊與的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子牌連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。

技術參數

電源：單相AC220V、50Hz
功率：<200W
尺寸：不小于800*515*220mm

部分實訓項目：

1．氣動系統的安裝與調試
（1）氣動方向控制回路的安裝     （2）氣動速度控制回路的安裝
（3）氣動順序控制回路的安裝     （4）氣動系統氣路的連接
（5）磁性開關的位置調整             （6）氣動系統調試
2．變頻器的安裝與調試（需配備變頻器）
（1）變頻器與交流電機主電路的連接 （2）變頻器面板的參數設置與操作
（3）變頻器面板控制交流電機調速     （4）通過變頻器外部端子控制電機啟停
3．機電設備的安裝與調試（需配備機械手）
（1）傳動裝置同軸度的調整        （2）皮帶輸送機的安裝與調整
（3）搬運機械手設備安裝與調試    （4）物件分揀設備的安裝與調試
（5）送料設備的安裝與調試       （6）自動生產線設備安裝與調試（需配備機械手）

材料分揀PLC控制實訓裝置,伺服比例液壓綜合實驗臺

伺服比例液壓綜合實驗臺裝置具有開發測試分析系統，智能化數據采集液壓實驗臺智能型液壓綜合實驗裝置通過對流量、壓力、功率、轉速、位移、時間、溫度、計算機人機畫面--計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、馬達、各類閥泵的動靜態測試等實驗。通過智能化數據采集液壓實驗臺智能型液壓綜合實驗裝置實驗，對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。
一、實驗裝置組成
實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。
1、實驗工作臺
實驗工作臺由實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。
2、輔助平臺結構
由冷軋鋼板表面靜電噴塑而成，臺面帶有“T”型槽型材，方便實驗時，液壓回路的搭接，平臺內部分為兩部分結構，一半裝有“T”型槽鋁合金面板（實驗完畢，方便液壓元件的擺放）一半為油管支架,底部帶有鋼制濾油網板。輔助平臺底部有四個萬向腳輪，便于擺放。
3、常用液壓元件
以國產力士樂系列液壓閥元件（北京華德）為主，配置詳見配置清單；
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。
油路搭接采用開閉式快換接頭，拆接方便，不漏油。
