氣壓助力操縱離合器運動實訓裝置,多功能變頻調速實訓臺

一、產品簡介

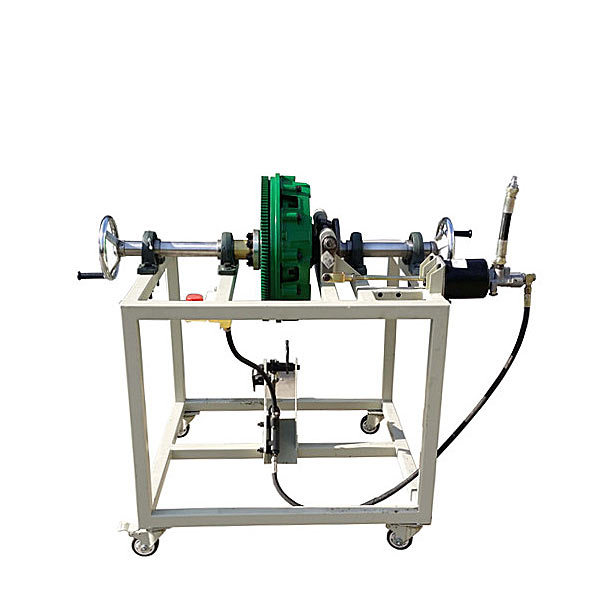

該設備采用氣壓助力操縱離合器實物為基礎，各部件齊全，布局合理，可全面展示離合器的內部結構和部件運動情況，適合于氣壓助力操縱離合器理論和實踐操作的教學需要。
二、功能特點
1.采用真實的氣壓助力操縱離合器部件，充分展示氣壓助力操縱離合器的內外結構。
2.手搖輸入軸，模擬發動機飛輪轉動，踏下離合器踏板，可真實演示氣壓助力操縱離合器的工作過程。
3.機械裝配與鉗工裝配虛擬仿真軟件：本軟件基于unity3d開發，可選6級畫質，設有減速器、軸系結構的設計與虛擬拆裝、常見機械機構設計與仿真，機構資源庫，典型機械機構（汽油機發動機的虛擬拆裝），軟件為一個整體軟件，不能為一個個單獨的資源。
A.減速器設計與虛擬拆裝界面可選渦輪蝸桿圓錐齒輪減速器、二級展開式圓柱齒輪減速器、圓錐圓柱齒輪減速器、同軸式圓柱齒輪減速器、圓錐齒輪減速器、一級圓柱齒輪減速器。
渦輪蝸桿圓錐齒輪減速器：進入軟件后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減速器：進入軟件后采用視頻的形式播放內容，視頻內容應包含：零件名稱（掃描二維碼可看零部件名稱）、拆裝演示（包含拆卸、裝配）、虛擬拆裝（包含整體、低速軸、中速軸、高速軸、箱蓋、箱座）

氣壓助力操縱離合器運動實訓裝置,多功能變頻調速實訓臺

一、產品特點：

本裝置采用典型的日本三菱公司最近推出的高性能、多功能FR-A740型變頻調速器(380V、0.75kW)為主機，外配脈沖編碼器電機制動測速系統。整臺設備能夠完成開環與閉環系統實驗以及變頻調速器所有功能實驗。敞開式的結構，能讓學生綜合地學習和掌握變頻調速器結構原理、檢測維護。它適用于大中專院校、職校、技校自動化專業配套教學和開放實驗

二、實驗臺技術參數：

1、輸入電源：AC380V±5％ 50Hz　    2、額定電流：3A
3、環境溫度：-5℃～40℃　            4、外形尺寸：1600×700×1250mm
5、相對濕度：≤90％(25℃)　          6、變 頻 器：FR-A740-0.75K

三、產品構成：

1、實驗臺：安裝有實驗所需的全部電器元件、儀表、開關按扭等，使整體堅固美觀實用，實驗方便。

2、實驗負載電動機：采用三相異步電機。

3、實驗導線：所有接插件均采用安全型迭接插頭，為學生實驗提供了極高的安全性，實驗插接方便、快捷。

4、電機導軌與光電編碼器1副

5、實驗桌：一張兩座。
