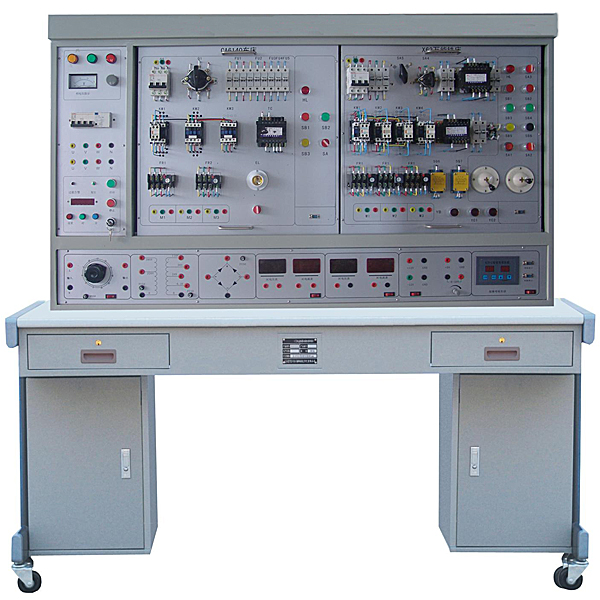

機床電路維修考核實訓臺,DSP電機控制實驗裝置

一、概述

本裝置是我公司為各職業技術院校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制的教學、考核而研制的實訓設備。全用于課堂演示、機床電氣控制原理性操作及實訓實習考核。裝置通過方便地更換掛箱可分別考核七種機床電路，利用率高、減少資金投入，每個掛箱設置獨立的故障設置盒，操作方便。由于設備均采用工業上通用的電器，因而可作為電工類職業培訓的考核設備。通過本設置的培訓能提高學生動手能力和故障排除技能，并克服以往在實際設備上進行教學費用高且難以達到教學目的的弱點。

二、適用范圍

通過更換掛箱能完成以下七種機床電路的實訓考核：

1、Z35型搖臂鉆床電氣技能實訓考核

2、M7120型平面磨床電路技能實訓考核

3、Z3050搖臂鉆床電路技能實訓考核

4、CA6140普通車床電路技能實訓考核

5、M1432磨床電路技能實訓考核

6、X62W萬能銑床電路技能實訓考核

7、T68鏜床電路技能實訓考核

每個電路均設有16個故障點，通過掛箱上的故障設置盒隨機設計故障點。

三、特點

1、一臺裝置能完成七種機床電路的實訓考核，經濟效益顯著。

2、設有電壓型和電流型保護器，能確保操作者人身安全，還設有實驗管理器，可設定實訓時間，定時報警且切斷電源。為學員的考核提供一個統一的標準。

3、設有單片機和全程監控三相輸出工作電源相間、線間過載或短路，一旦發生即切斷電源且告警，故障排除按下復位按鈕后才能重新啟動電源，確保設備安全。

機床電路維修考核實訓臺,DSP電機控制實驗裝置

1） 采用DSP開發板+電機驅動板+DSP外擴網口模塊+DSP外擴GPIO功能運用模塊+液晶觸控 顯示的組合操作平臺，方便用戶實現電機控制的一體化開發系統；

2） DSP端采用自主研發的28335實用板開發板，以現今主流TMS320F28335為核心，采用六 層核心板+底板的形式；

3） BLDC電機平臺采用三相全橋隔離控制，精確的PID算法，保證電機精確運轉；

4） 直流電機驅動板控制信號使用灌電流驅動方式，支持絕大多數單片機直接驅動；

5） 42步進電機驅動器具有高穩定性、可靠性和抗干擾性的經濟型步進電機驅動器，適用于 各種工業控制環境，具有自動半流，低壓關斷、過流保護和過熱停車功能；

6） 板載硬件資源豐富，外擴功能強大，可滿足各類項目實驗；

7） 7. 0寸觸控顯示，采用工業類級別，滿足惡劣的工作環境，友好的人機界面方便您更好的 操作；

8） W5300 模塊支持軟、硬件混合 TCP/IP 協議：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8個獨立的端口（sockets）同時連接；網絡數據傳輸，速率可達到80Mbps；支 持ADSL連接（支持PPPOE協議，帶PAP/CHAP驗證）；

9） GPIO擴展功能模塊包括3x4矩陣鍵盤、12864LCD接口、4段8位數碼管、溫濕度傳感器、 紅外信號輸入接口、8路LED、直流小電機及步進小電機；

10） 采用分拆獨立的模塊化設計理念，既可獨立演示，又可整體工作；

11） 對于電機控制有獨特設計的電機控制口；

12） 詳細的用戶手冊，讓您輕松入門掌握；

13） 注重EMI設計，穩定高效，包括外擴和所有外設資源；

14） 主流的F28335平臺，是電機控制領域和電力檢測領域的首選；

15） 豐富的實驗例程，可滿足各種教學實驗，尤其電機控制領域，方便用戶對其進行移植。
