電動葫蘆電氣技能實訓裝置,交直流調速實驗裝置

一、概述

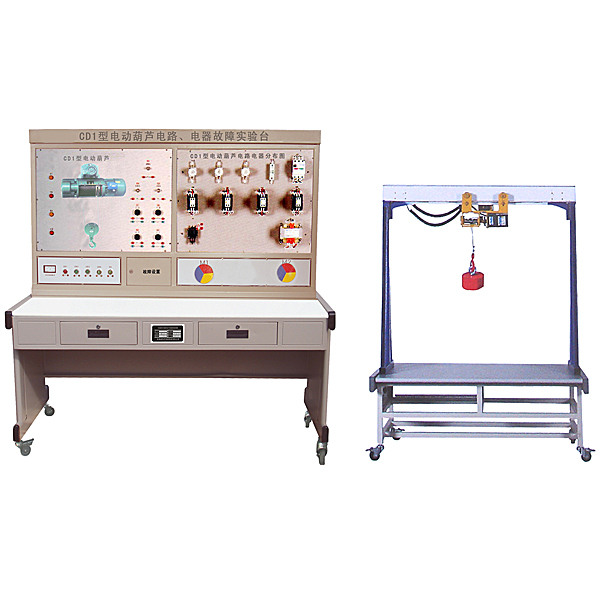

“電動葫蘆電氣技能實訓考核裝置（半實物）”是在原“電動葫蘆電氣技能實訓考核裝置”的基礎上又進一步改進和提升，它增加了CD1型電動葫蘆仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀，。本裝置適合于維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

二、產品特點

1．CD1型電動葫蘆半實物仿真模型是參照實際CD1型電動葫蘆的功能，并按一定尺寸比例縮小而設計的；

2．本套裝置電氣部分的操作，能實現CD1型電動葫蘆各種運動，它包括：吊鉤的升降，葫蘆裝置的平移。

3．機床電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；

4．半實物模型上所用電機的電壓等級與實際使用的機床是完全相同的；

5．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。

三、實訓項目

1．熟悉常用低壓電器的機構、原理

2．電路線路分析

3．通過觀察模型的運動，了解實際運動

4．通過測量找出線路中的故障點，對故障排除

5．設置故障點，作為維修電工的技能考核裝置

四、故障設置

1、吊鉤啟動失效。

2、吊鉤能啟動外，其它控制均失效。

3、吊鉤上升控制失效。

4、吊鉤下降控制失效。

5、平移機構控制失效。

可設置不少于12個故障。

五、技術條件

1．輸入電源：三相四線（380V±10% 50Hz）

2．工作環境：溫度-10℃～＋40℃，相對濕度≤85％（25℃），海拔≤4000m

3．裝置容量：≤1kVA

4．外形尺寸：1430mm×750mm×1630mm

5．裝置重量：≤150kg

6．CD1型電動葫蘆模型尺寸： 1000mm×500mm×800mm

7．吊鉤升降行程：500mm

8.平移機構行程：800㎜

9.虛擬仿真系統

電動葫蘆電氣技能實訓裝置,交直流調速實驗裝置

一、 概 述

“ZRBP-03C型交直流調速實訓考核裝置”是針對維修電工高級和技師技能培訓及考核而研制的，也可作為各職業院校《電力電子技術》、《電力拖動自動控制系統》、《交直流調速》等課程的實訓設備，具有故障設置及故障排除功能。

二、 技術性能

1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2. 工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃） 海拔＜4000m

3. 裝置容量：≤1.5kVA

4. 安全保護措施：具有漏電保護、過流保護等功能，安全性符合國家相關標準

三、 裝置配備

1. 工業控制柜

控制柜設有玻璃門、直觀清晰。最上部為示波器放置區。中間部分為控制模塊安裝區、電源控制及儀表區，儀表裝有交直流電壓表、交直流電流表，和數字轉速表（實時數字顯示電機轉速，同時輸出模擬量電壓信號）；下部為變流功率模塊、三相同步變壓器、三相電流互感器及可調電阻負載等。

2. 調速機組

電機導軌：固定電機導軌，平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與發電機之間連接的同心度不超過±5絲，電機運行噪聲小，導軌還帶有便攜式手柄和減振底腳。

DQ09直流并（他）勵電動機：220V、1.1A、185W、1500rpm。

DQ11三相繞線式異步電動機：220V、0.5A、100W、1420rpm。

DQ07-1直流發電機：220V、1.1A、240W、1500rpm。

3. 實訓控制模塊

給定調節模塊

提供0～±15V連續可調直流電源一組。

電源模塊

提供-15V、+15V、+24V直流電源各一組。

帶電流截止負反饋的電壓單閉環調節模塊

帶電流截止負反饋的轉速單閉環調節模塊

電壓、電流雙閉環調節模塊

轉速、電流雙閉環調節模塊
