橋式起重機電氣技術實驗裝置,變頻調速實驗裝置

1、基本要求

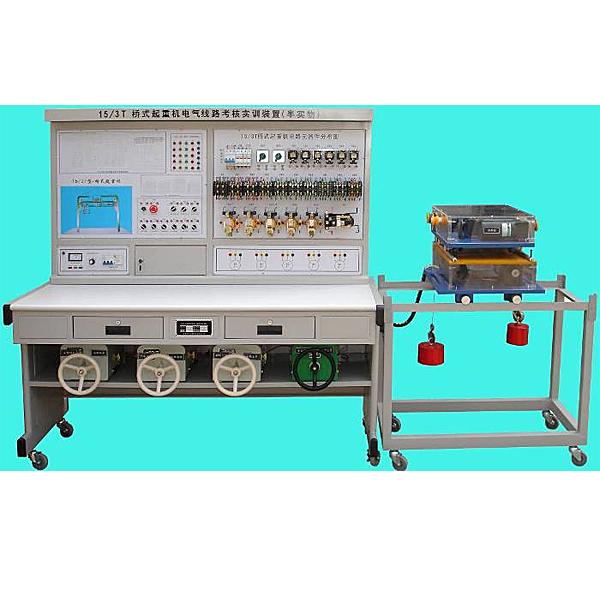

橋式起重機電氣技能實訓裝置（半實物）增加了20/5T橋式起重機仿真半實物模型，通過接口把起重機電氣部分和實物模型連接起來，將起重機的各運動過程全部展現出來，更加真實，直觀。

2、結構要求

1.20/5T型橋式起重機半實物仿真模型是參照實際20/5T 型橋式起重機的功能，并按一定尺寸比例縮小而設計的；

2.本套裝置電氣部分的操作，能實現20/5T型橋式起重機各種運動，它包括：副鉤上下控制、主鉤上下控制、小車前后控制及大車的左右運動控制；

3.起重機電氣的所有接點，在裝置的面板上都設置了相應的測試點，方便學生檢測判斷，同時在面板下方還設置了故障排除開關；

4.通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力。

5.所有故障點設置均在控制面板后面，正面為操作面和電器元件。

4、實訓項目要求

1．熟悉常用低壓電器的機構、原理；

2．電路線路分析；

3．通過觀察機床模型的運動，了解機床的實際運動；

4．通過測量找出線路中的故障點，對鏜床的故障排除；

5．設置故障點，作為維修電工的技能考核裝置；

5、故障設置：

1．起重機主鉤不能啟動；

2．副鉤不能啟動；

3．小車不能動作；

4．大車不能動作；

5．小車運動失去限位保護；

6．大車運動失去限位保護；

7．小車不能向后；

8．主鉤提升故障；

9．主鉤下放線路故障；

10．大車不能向左；

橋式起重機電氣技術實驗裝置,變頻調速實驗裝置

一、產品概述

“變頻調速實訓裝置”是在總結當前變頻調速實訓教學的基礎上，推出的一款新的變頻調速實訓裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式教學，可充分培養學生的實際動手能力。

二、產品尺寸

   變頻調速實訓裝置尺寸：534*330*170mm（長*寬*高）。

三、技術性能

1、輸入電源：三相四線：~380V ±10％    50Hz

2、工作環境：溫度-10℃~+40℃相對濕度<85％(25℃)海拔<4000m

3、安全保護：本實驗裝置帶有三相四線漏電保護開關，具有漏電壓，漏電流自動切斷電源等功能。符合國家安全標準。

四、系統組成

變頻器實訓組件

FR-A740-0.4kW三相交流電380V供電，該機型用磁通矢量控制，實現1Hz運行150%轉矩輸出。15段速度等功能選擇。內置RWM，實現更低噪音運行。內置RS485通信口。柔性PWM，實現更低噪音運行。

三相鼠籠電動機：輸入電壓：380V,電流：0.4A。功率：180W

五、實訓項目

變頻器控制實訓

1、變頻器功能參數設置與操作

2、變頻器報警與保護功能

3、多段速度選擇變頻調速

4、外部端子點動控制

5、外部端子遙控控制

6、控制電機運行時間顯示操作

7、控制電機正反轉運動控制

8、電壓監視器信號輸出及顯示

9、瞬間停電變頻器參數設定

10、外部模擬量變頻調速
