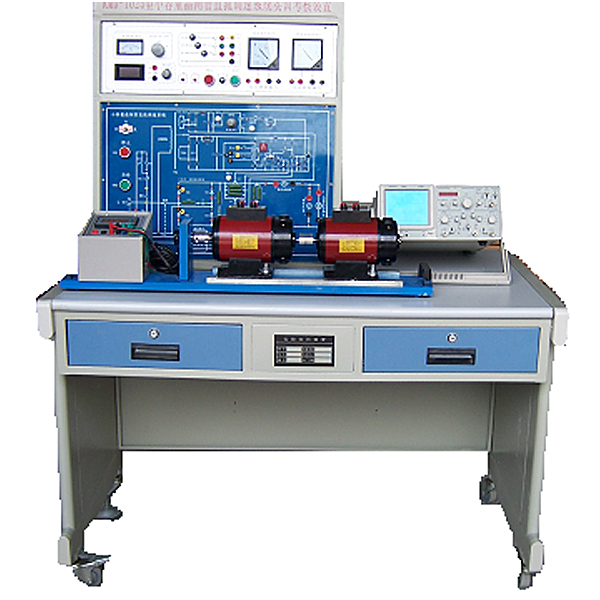

晶閘管直流調速系統實訓裝置,汽車傳感器及執行器綜合實訓臺

一、概述

該裝置采用通用的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，系統采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡。該裝置符合國家最新《職業標準》和中華人民共和國勞動與社會保障部最新頒發的“實訓設備行業標準”，適合于各類中等職業技術學校。勞動培訓及技能鑒定單位的教學培訓和維修電工的中/高級實操考核和技能鑒定使用。

該裝置留有擴展接口、漏電保護及專門的故障設置箱，可自備機組構成單閉環有靜差直流調速控制系統，可根據教學、考核的要求隨機設置故障點。

二、技術性能

1、輸入電源：?jiǎn)蜗?220V+_10％50Hz)

2、交流電源：?jiǎn)蜗郃C220V50Hz

3、整流輸出電壓：DC180V

4、最大輸出電流：DC2A

5、勵磁電壓：DC180V

6、調速范圍：D=10

7、靜差率S小于或等于10%

8、工作環境溫度范圍-10℃至+40℃相對濕度小于85%（25℃）海拔小于4000米

9、裝置容量小于1.5KVA

三、裝置的基本配置

1．DMO1電源控制屏

（1）交流電源：?jiǎn)蜗唷?20V電源(具有輸出短路保護)。

（2）直流電源：220V/0．5A直流勵磁電源，為直流發電機提供勵磁電源。

（3）設有隔離變壓器一只，為人身安全提供了保障，同時也為示波器觀測波形提供了方便。

（3）測量式儀表

1)交流電壓表一只：指示輸入相電壓，精度1.0級

2)直流電壓表一只：鏡面精密指針式直流電壓表(±300V，精度1.0級

3)直流電流表一只：帶鏡面精密指針式直流電流表(±2A，精度1.0級)

（4）故障設置箱：可設置不低于10個故障點。

（5）人身安全保護體系：電壓型漏電保護器，電流型漏電保護裝置，實訓連接線及插座，控制屏兩側設有單相三極220V的電源插座。

晶閘管直流調速系統實訓裝置,汽車傳感器及執行器綜合實訓臺

一．產品簡介
本產品以汽車各類型傳感器與執行器實物為基礎，展示傳感器與執行器的結構工作原理、傳感器和執行器模塊接線考核,測試與演示系統工作原理及過程。
適用于中高等職業技術院校普通教育類學院和培訓機構對汽車傳感器與執行器的理論和維修實訓的教學考核需要。
實驗箱體積小，質量輕，適用于任何場所擺放。
二．主要用途
1．適用于各類型院校及培訓機構對汽車傳感器與執行器理論和維修實訓的實訓教學需要。
2．適用于汽車傳感器與執行器模塊的結構與原理認知、接線演示、功能動態演示、實驗測試與驗證、故障檢測與維修、故障診斷與排除等教學需要。
三．結構組成
空氣流量傳感器、
進氣壓力傳感器、
溫度傳感器、
電控節氣門傳感器、
爆震傳感器、
雨水傳感器、
曲軸位置傳感器、
車身高度傳感器、
轉向角度傳感器、
霍爾效應傳感器、
水溫傳感器、
上止點位置傳感器、
車速傳感器、
陽光傳感器、
點火系統、
空氣控制系統、
噴射系統、電控發動機傳感器與執行器全套實驗箱等、配套的實驗連接線、使用說明書與實驗指導書、手提型實驗箱箱體等。
