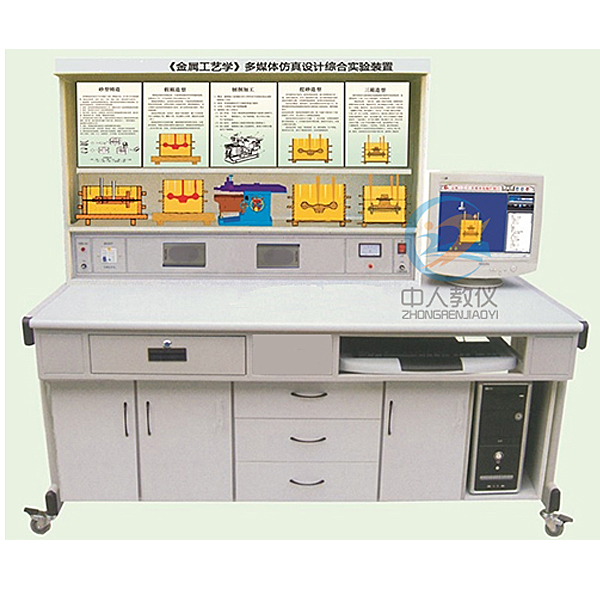

金屬工藝學多媒體仿真設計綜合實驗裝置,比例伺服閥性能測試實訓裝置

一、概述
本公司首創研制開發，集設計、測試、創新于一體的《金屬工藝學》多媒體綜合實驗設備，適用于《金屬工藝學》、《機械加工工藝基礎》、《機械制造技術基礎》等課程。《金屬工藝學》是高等工科院校工科類各專業必須學習的一門技術基礎課。它主要研究常用機械零件的制造方法，即研究零件從選擇材料、制造毛坯，一直到加工至成品的綜合性課程。本實驗裝置采用多種素材和媒體手段，重點講述鑄造加工、鍛壓加工、金屬切削加工等先進技術。
實驗裝置采用金屬工藝學多媒體軟件，制作的多媒體課件內容豐富多彩，將動畫和二維、三維視圖相互結合，同時配合實物模型，在課件中效果很好；科源多媒體軟件包含34件模型動畫內容；實驗裝置采用34件模型和34塊說明模塊板供學生使用；模型和模塊板可隨課程內容需要進行更換操作。
二、產品特點
1、金屬工藝學示教臺采用P4電腦主機一臺、17寸顯示器一臺、鼠標、鍵盤各一個。
2、利用科源多媒體軟件界面，用二/三維動畫生動演示各種模型結構功能和原理(如開模、閉模、出制件)的全過程，使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析模具結構和運動方式，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解鑄件工具組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。
5、實驗裝置采用34件塑料有機模型和34塊文字圖表板，分別介紹各種模具的功能和結構及用途和作用。
6、本裝置采用組件式結構，更換文字圖表模塊板和模具模型便捷，如需擴展功能或開發新實驗，只需添加文字圖表板和模型即可，永不淘汰。
三、主要技術參數
1、工作電源:單相220V交流電源。
2、結構:實驗臺為鐵質鈑金噴塑結構，堅固耐用。

金屬工藝學多媒體仿真設計綜合實驗裝置,比例伺服閥性能測試實訓裝置

伺服比例液壓綜合實驗臺裝置具有開發測試分析系統，智能化數據采集液壓實驗臺智能型液壓綜合實驗裝置通過對流量、壓力、功率、轉速、位移、時間、溫度、計算機人機畫面--計算機智能數據采集、分析、處理、--自動生產報表、曲線等一系列智能化動作后,完成各類常規的液壓回路、馬達、各類閥泵的動靜態測試等實驗。通過智能化數據采集液壓實驗臺智能型液壓綜合實驗裝置實驗，對液壓系統的性能測試、智能控制、遠程控制及液壓系統和計算機的通訊技術得以掌握和提高。
一、實驗裝置組成
實驗裝置由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、數據采集系統等幾部分組成。
1、實驗工作臺
實驗工作臺由實驗安裝面板（鋁合金型材）、實驗操作臺等構成。安裝面板為帶“T”溝槽形式的鋁合金型材結構，可以方便、隨意地安裝液壓元件，搭接實驗回路。
2、輔助平臺結構
由冷軋鋼板表面靜電噴塑而成，臺面帶有“T”型槽型材，方便實驗時，液壓回路的搭接，平臺內部分為兩部分結構，一半裝有“T”型槽鋁合金面板（實驗完畢，方便液壓元件的擺放）一半為油管支架,底部帶有鋼制濾油網板。輔助平臺底部有四個萬向腳輪，便于擺放。
3、常用液壓元件
以國產力士樂系列液壓閥元件（北京華德）為主，配置詳見配置清單；
每個液壓元件均配有油路過渡底板，可方便、隨意地將液壓元件安放在實驗面板（鋁合金型材）上。
油路搭接采用開閉式快換接頭，拆接方便，不漏油。
4、電氣控制單元
使用電源：國家標準供電電源——AC220V（±5%）、50HZ，帶短路保護、漏電保護、過載保護等功能；
控制電壓：安全控制電壓—DC24V；
使用環境要求：能在環境溫度-10℃——+50℃下使用；
可編程序控制器：采用日本三菱FX1N-24MR，I/O口20點，繼電器輸出形式。
漏電脫扣器，接觸器，直流24V電源，電磁閥輸出控制口，接近開關，連接線纜，插座，按鈕，指示燈等
5、數據采集系統
本數據采集系統采用AD卡作為數據采集板卡；配置的傳感器都是精度等級在0.5級以上的高精度傳感器（可配置壓力傳感變送器、渦輪式流量傳感器、溫度變送器、位移傳感器變送器、功率變送器、扭矩轉速傳感變送器等），各傳感變送器都帶標準信號輸出，傳感器外部連接電纜均使用屏蔽效果良好的專用電纜，保證了數據采集的精度。數據采集軟件對這一系列傳感器的輸出信號進行數據采集，并實時描繪相關的曲線，生成實時數據報表，繪制任意XY軸的動態曲線，并且有曲線打印功能，數據報表保存打印功能，各個傳感器參數設置功能等等。實現計算機智能數據采集、分析、處理、數字顯示、曲線自動生成及實時監控等功能，符合未來液壓控制的發展趨勢。
