數電模電綜合實驗裝置,泵-缸驅動閉式液壓實驗裝置

一、產品的特點：

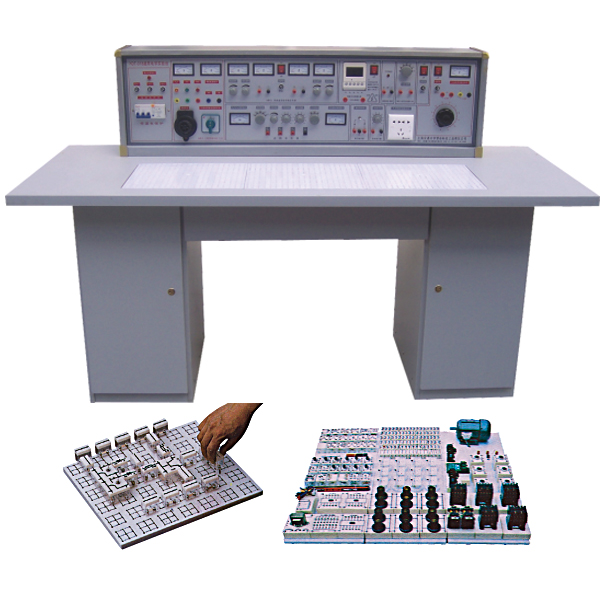

實驗臺具有較完善的安全保護措施，較齊全的功能。實驗桌中央配有通用電路板，電路板注塑而成，表面布有多孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、實驗臺及操作桌結構：

數電模電綜合實驗裝置,泵-缸驅動閉式液壓實驗裝置

一 、實驗臺簡介：
泵-缸驅動閉式液壓系統采用閉式泵對油缸進行控制，它包含主回路和補油回路，主回路和補油回路之間通過管路連接，具有低能耗、小噪聲、減小廢油處理對環境的污染。用無節流損失的泵控技術，通過改變泵轉速或排量，使泵輸出流量和壓力與負載要求完全匹配。
二、特點：
1、泵-缸驅動閉式液壓系統包含主回路和補油回路，主回路和補油回路之間通過管路連接。
2、主回路包含為變量閉式柱塞泵，控制閥，雙作用對稱雙出桿液壓缸，壓力傳感器，位移傳感器，力傳感器，流量傳感器等，變量閉式柱塞泵與液壓缸通過硬式管路連接形成循環回路，油缸與安全閥之間設置控制閥
3、補油回路包含有油箱，補油泵，過濾器，蓄能器，安全閥，壓力傳感器，流量傳感器等。
4、實驗臺為上下兩層整體式，油箱下置，操作平臺上置，由鑄鐵T型平板構成。
三、技術參數：
1）輸入電源電壓：三線五線AC380V±10% 50Hz；
2）模塊和元件直流電壓：DC24V，4.5A，帶自動短路保護功能；
3）控制電壓：安全控制電壓——DC24V；
4）使用環境：溫度-10℃~+40℃相對濕度＜85%（25℃）海拔＜4000m（防塵防潮）；
5）產品尺寸：長×寬×高=待定
6）總功率：<=5kW；
7）額定壓力：<=7MPa；
8）凈重：約為295kg；
9）液壓泵組部件：（雙泵組）
系統額定工作壓力：7MPa
（1）電機—泵裝置（2臺）
A、變量閉式柱塞泵：公稱排量10ml/r，額定壓力：10MPa
變量閉式柱塞泵驅動電機：三相交流電,變頻，帶轉速傳感器，功率2.2kW，轉速1450r/min；
B、變量葉片泵：低壓變量葉片泵，公稱排量6.67ml/r，壓力調節范圍 4～7MPa；
變量葉片泵電機：三相交流電，功率1.5kW，轉速 1450r/min；
（2）油箱：公稱容積100L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等；
（3）高品質液壓油：中石油32#抗磨液壓油
（4）風冷卻器：壓力0-1.6MPa；流量：40L/min；
