機械搭接技術實訓臺,數控系統實訓裝置

一、概述：

該實驗臺的功能主要是為學生提供了手動拼裝復雜機械系統的實訓平臺，讓學生設計并拼裝可實現不同運動要求的復雜機械系統。同時實驗臺在主要構件上設計了安裝傳感器的位置，并配備了檢測系統和數據處理軟件，學生可通過運動參數變化曲線，了解不同復雜機械系統中的運動構件的運動規律和運動學特性。

二、實驗功能要求：

1、它將單一的機械零件，通過實體操作，達到機械傳動中各種傳動效果，使學生將所學的理論在實踐中得到運用。

2、掌握實際安裝中的零件加工精度對裝配的影響，了解平行度、直線度、同軸度、定向、定位、跳動等各種形位公差的概念和作用。

3、掌握工作中各種工卡量具的使用。

4、通過對機械傳動的安裝，充分了解安裝誤差對機械傳動工作過程所產生的各種損壞和振動噪聲等。

5、要求在主要構件上設計安裝傳感器的位置，并配備了檢測系統和數據處理軟件，通過實驗了解直動機構位移、速度、加速度；擺動機構擺動角位移、角速度、角加速度及回轉軸轉速、回轉不勻率等運動參數的測定方法。通過運動參數變化曲線，了解不同復雜機械系統中的運動構件的運動規律和運動學特性。

6、通過對所安裝的各種傳動機構測試、分析，總結安裝誤差對測試精度的影響，能及時對照理論與實測的效果，分析找出其存在的問題。

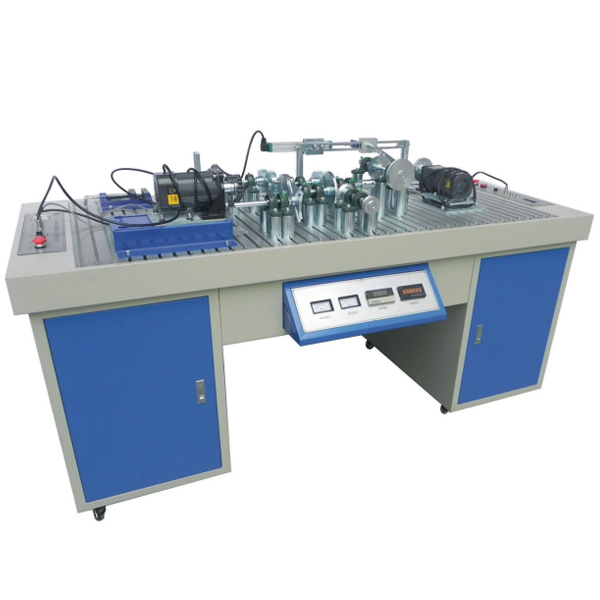

三、實驗臺結構組成要求：

（1）實驗臺分為左、右二個實驗操作工作區，分別由二臺電機傳動。可同時由二組學生在該實驗臺上進行實驗操作。左邊實驗操作工作區主要可完成機械傳動創新搭接及傳動特性測試實驗；而右邊實驗操作工作區主要完成機構運動創新搭接及機構運動特性測試實驗。

（2）安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝帶(V帶、平帶、同步帶)傳動、鏈(小節距鏈、大節距鏈)傳動、多種齒輪(正齒、斜齒、螺旋齒、錐齒)傳動、單萬向聯軸節傳動、雙萬向聯軸節傳動、槽輪機構傳動, 多種平面連桿及凸輪等運動機構，組裝各種不同類型的復雜機械系統，典型拼裝方案多達20種以上。學生可以自行設計元件，組裝創新作品，發揮學生的主動性和創新精神。

機械搭接技術實訓臺,數控系統實訓裝置

1、特點
 多系統包含：FANUC數控系統、SIEMENS數控系統、三菱數控系統、華中數控系統、廣州數控系統等。
 體積更小、占地更少、消耗更小、師資占用更少，性價比高，可節省教學成本。
2. 教學資源
本公司整合多方專家資源，圍繞新的教學環境，針對數控專業核心課程制作了豐富的教學資源。協助教師更好的確定教學內容的廣度和深度、明確教學的重點、難點和關鍵，合理安排教學的順序、深入挖掘教材中隱含的教學資源，讓學生學習更充實、更專業。
3.虛實結合
理論結合實踐、隨講隨演，化抽象的理論知識為直觀的實踐反饋，加快學生對知識的理解和吸收。
4.真實控制
工業級車/銑一體化數控操作面板
使用不同顏色區分車床與銑床的控制按鍵。
8位模式選擇旋鈕。
8位主軸修調旋鈕。
19進給修調旋鈕。
工業級手脈
人體工程設計，可以單手握住，帶防滑紋，外盒材料耐磨耐摔，防水防塵。
  帶強磁吸附及掛鉤支撐保護。
