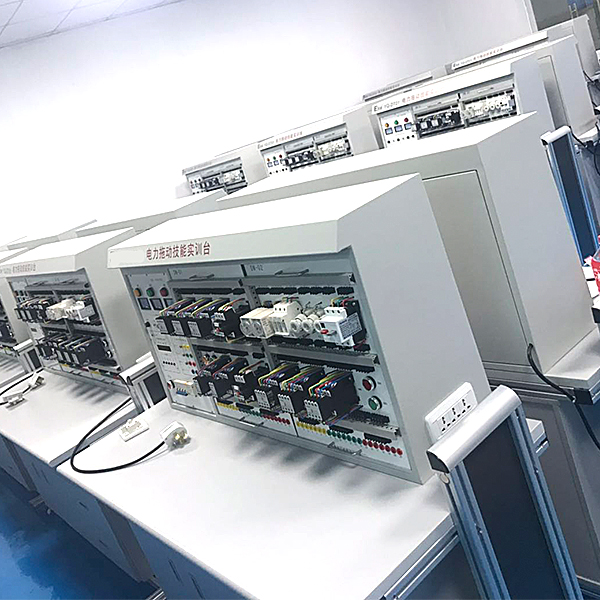

電拖技能考核實訓裝置,電機驅動與控制實訓裝置

為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展plc與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

一、特點：

1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。

3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。

5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1、工作電源：三相四線（或三相五線）～380V±5% 50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.0KVA

4、外形尺寸：1100×700×1400（mm）

三、裝置配備

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。

1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。

3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。

4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。

（三）實訓組件

1、DW-71 電力拖動培訓組件（一）

2、DW-72 電力拖動培訓組件（二）

3、DW-73 電力拖動培訓組件（三）

電拖技能考核實訓裝置,電機驅動與控制實訓裝置

概述

本裝置能滿足《電機拖動與調速》，《電機學》，《維特電機及控制系統》，《機電傳動與控制》，《機電一體化》 等課程大綱要求的實驗。裝置設計新穎、結構合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

1、綜合性強：即能完成交直流電機的調速控制，還可完成部分“微控制電機”的實驗。

2、整套性強：從儀器儀表、專用電源、電機及其它實驗部件到實驗連接線均配套齊全。

3、電機導軌底板采用20mm厚軋鋼板，電機運行噪音小，永不變形，保證了設備長期運行。

4、配套的小型電機經過特殊設計，其特性和參數可模擬中小型電機，學生通過實驗可加深對電機理論的理解。

5、設有電流型漏電保護，相間、線間過載或短路均可自動保護功能。

6、交流電源采用隔離變壓器輸出，實驗采集波形更加安全可靠。

7、定時器兼報警記錄儀：具有設定時間、定時報警、切斷電源及記錄各種告警次數功能。

一、技術性能
1.輸入電源：三相四線380V±10% 50Hz。
2.工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)。
3.裝置容量：＜1.5KVA。
二、設備構成
1.交流電源(帶過流保護措施，隔離變壓器輸出)
提供三相0～430V可調交流電源，同時可得到單相0～250V可調的交流電源(配有一臺三相同軸聯動自耦調壓器，功率1.5KVA)。可調交流電源輸出處設有過流保護裝置，當相間、線間過電流或直接短路均能告警并切斷電源。配有三只指針式交流電壓表，通過切換開關，可指示三相電網電壓和三相調壓輸出電壓，并有指示燈指示外部電源輸入和工作電源輸出。交流電源通過隔離變壓器輸出，實訓安全可靠，方便測試波形。
2.高壓直流電源兩路
提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組(內部設有過流過壓保護電路)，并設有直流數顯電壓表及切換開關。
