空間機構運動方案實訓臺,輕便型液壓傳動實驗裝置

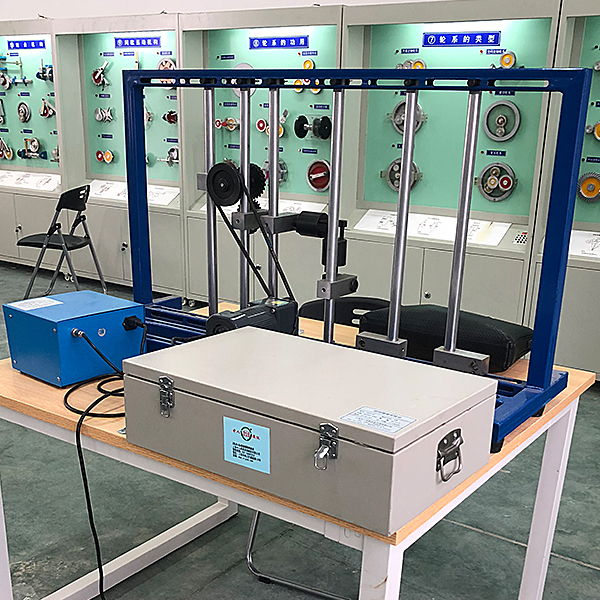

空間機構創新組合及虛擬演示實驗臺是根據高等院校機械類專業實驗改革需要，按照現代機械原理和結構理論設計的以提高學生空間機構的設計能力、工程實踐能力為目的的一種多功能模塊化實驗臺。本實驗臺采用虛擬演示和動手操作相結合，生動形象的向學生展示各種空間機構，為他們今后的學習和研究打下堅實的基礎。
主要特點：
1.將實驗臺的運動構件最大限度的一件多用，節約了實驗場地和資源。
2.本虛擬軟件專門為空間機構而設計的，能夠真實形象地完成30種機構運動的三維動畫演示。
3.本實驗臺涉及空間機構多，學生可以通過實驗對空間機構具體化形象化，為今后的學習研究打下基礎。
實驗臺主要技術參數：
1、直流減速電機 ：功率：90W，調速范圍0-120r/min
2、虛擬軟件光盤一張
3、實驗臺機架一個。
4、虛擬仿真教學系統
機械實訓安全教育虛擬仿真軟件：本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，設有機械安全距離實驗，機械安全保護裝置實驗、機械安全防護設計基礎考核，實驗進行時，三維漫游畫面采用箭頭與腳印圖案提示移動至實驗位置，機械對象周圍圓圈顯示了工作半徑，實驗過程伴有三維機器人的對話框提醒。
A、機械安全距離實驗內容包括防止上下肢觸及危險區的安全距離實驗（內分2種圍欄高度與開口大小），選擇進入后，鏡頭前彈出GB23821-2009《機械安全防止上下肢觸及危險區的安全距離》要求，錯誤示范：實驗過程為人體進入機械對象工作半徑受到傷害后，血色畫面與語音提醒收到機械傷害，并回至原位并進行下一實驗，最終一步為正確做法。

空間機構運動方案實訓臺,輕便型液壓傳動實驗裝置

滿足高等院校、中等專業學校及職業技工學校的學生進行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提高和加強了學生的創新設計能力的目的。
一、主要技術參數
①實驗工作臺
實驗工作臺由鐵制主體與鋁合金型面板(T型鉤槽)等構成。
工作臺尺寸：長×寬×高=1500mm×850mm×1800mm  (其包裝后約270kg)
設備整體運行過程中，噪音不高于60分貝（1.5米遠）。
②液壓泵站
泵站額定工作壓力：2.5Mpa。（工作壓力0.5-1MPa）
⑴. 電機—泵裝置（1臺）
齒輪泵-電機1臺：采用內軸一體式安裝，結構緊湊，噪音低
齒輪泵：單向，輸出排量6L/min
電機：三相交流電壓，功率0.37kw，轉速1450r/min；
⑵. 油箱：公稱容積30L；附有液位、油溫指示計，吸油、回油過濾裝置，安全閥等
⑶.流量計：精度0.01L/min，含顯示儀表。壓力表：0-2.5MPa。
③常用液壓元件
1.各種液壓閥，液壓缸采用透明工藝加工而成，承受的最高壓力2.0MPa。。配置詳見配置清單。
2.每個液壓元件均配有過渡底板，可方便、隨意地將液壓元件安放在鋁合型面板上。
3.油路搭接采用自封式快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。
④虛擬仿真實訓軟件
液壓氣壓傳動設計與控制虛擬仿真軟件
本軟件基于unity3d開發，軟件采用三維漫游的形式，可通過鍵盤控制移動，鼠標控制鏡頭方向，界面設有首頁、幫助、全屏、元件認知、回路搭建、關鍵元件測試、典型系統測試界面。
