數控車床綜合實訓臺,樓宇工程公共及應急廣播系統實訓臺

近年來隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控銑床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

產品組成部分

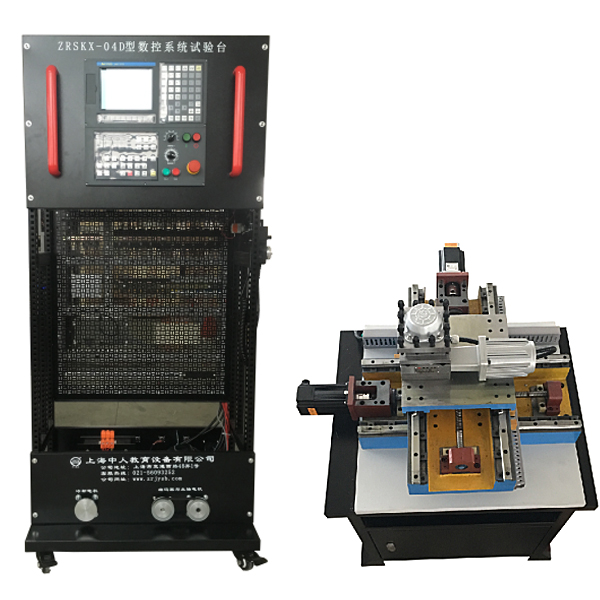

數控車床實訓設備是由數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、四工位刀架、低壓電氣元件的原理和接線、編程及機械等組成。

產品的特點：

☆盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲得深切的體會以達到融會貫通的效果。

☆方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象。

☆涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機…

實訓臺配有：自動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、模擬車床工作臺（二坐標）1臺及限位開關和機床零點、精密光學位移檢測單元（光柵尺）等。

實驗臺技術參數：

1、輸入電源：AC380V（三相四線制）、50HZ

2、故障考核36項

3、工作環境：溫度-200C～400  C

4、整機容量：≤3kVA；

5、電氣控制單元尺寸：長×寬×高（mm）=800mm×600 mm×1800 mm；

6、模擬車床工作臺單元尺寸：長×寬×高（mm）=660mm×660mm×370mm；

7、教師機配套輔助教學三維仿真課件

基本模塊：本課件可通過內置控制器程序編程界面編程并可寫入虛擬控制器中控制3D仿真模型。可模擬控制不少于20個3D仿真模型。還可監控虛擬控制器狀態，當部件卡住時可使用復位功能復位。具有分步式教學功能，從易到難教學。數控三維模塊：以真實數控機床電氣元件模型為藍本，配置有仿真伺服驅動器及VFD控制器，能對該伺服進行參數設置并反應到仿真模型上，可以仿真FANUC Oi系列系統，通過機床機械傳動部分進行電氣控制部分的故障排查，并對工件進行加工，能夠進行邏輯電路電器元件間的連線、刪線、清空連線、恢復連線以及線材規格選擇，CNC面板按FANUC 0i系列型號開發，可以通過修改相關參數可以修復對應的機床問題。實驗配備根據國家標準《GB/T 6988.3—1997電氣技術用文件的編制第3部分:接線圖和接線表》的2D電路圖紙、plc接線圖紙、PLC原理圖紙、氣動原理圖紙、液動原理圖紙、數控流程圖以及PLC的IO分配表。選中電路圖中的端子就可以快速尋找到三維模型中的對應端子，系統按實際連線情況，模擬電路電流流向，模塊分別設有連線故障，元器件故障，參數故障，硬件故障，機械故障等，還可對機床進行拆裝。配有專業的案例與資源。機床機械三維模塊：建有三維零件庫及零件功能和應用的文字說明，能真實形象地完成十幾種機構運動的三維動畫演示，能完成十幾種機構的裝配訓練，并給機械機構組件正確裝配的順序清單，供給學生上機實踐操作用，自動完成十幾種機械平面機構的裝配和裝拆過程爆炸圖演示。具備機械機構虛擬拆裝、動畫演示、爆炸圖展示、保存讀取裝配記錄、單一零件展示、自由度計算等功能。機械安裝模塊：基于C#和JS語言編程設計，用戶自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級。可選擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，模塊內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，隨機出題供學生回答，當學生答完題目時給出考核分數。模型可以進行全方位旋轉、放大、縮小觀看其細節。投標現場提供本課件各模塊的彩色圖片加蓋廠家公章，并提供本課件各模塊的演示視頻和廠家能完全滿足本課件所有參數所出的參數確認聲明函。根據演示視頻參數滿足度進行評分，無參數確認聲明函的視為無效投標。

數控車床綜合實訓臺,樓宇工程公共及應急廣播系統實訓臺

1、設備概述

裝樓宇工程公共及應急廣播系統實訓置依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。

2、技術指標

(2)電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；

(2)安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；

(3)整機功耗：≤300W；

(4)外形尺寸（寬×高×深）：1060mm×1900mm×800mm（工業鋁型材支架）；

(5)虛擬多用表參數：

交流電壓量程檔位分：10、50、250、1000

直流電壓檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢測功能：垂直角度±15°距離1-30cm

三極管測量孔

3、實訓項目

1)系統的安裝、布線、接線、編程、調試、運行、維護及維修；

2)線路故障的設置、檢測及排除；

3)認識公共廣播系統的基本工作原理、基本配置及系統結構；

4)手動廣播操作：發布通知、會議及播放音樂；

5)自動廣播編程：實現校園自動打鈴、定時眼保鍵操及定時播放背景音樂；

6)手動啟動緊急廣播；

7)快速啟動設備電源與分區及語音疏散人群；

8)公共廣播系統的情景實訓；

9)橋架及其支架的安裝和布線；

10)信息插座和機架設備的安裝；

11)水晶頭及跳線的制作和測試；

12)RJ45模塊和配線架的壓線和測試；

13)RJ45跳線的連接及鏈路的測試。
