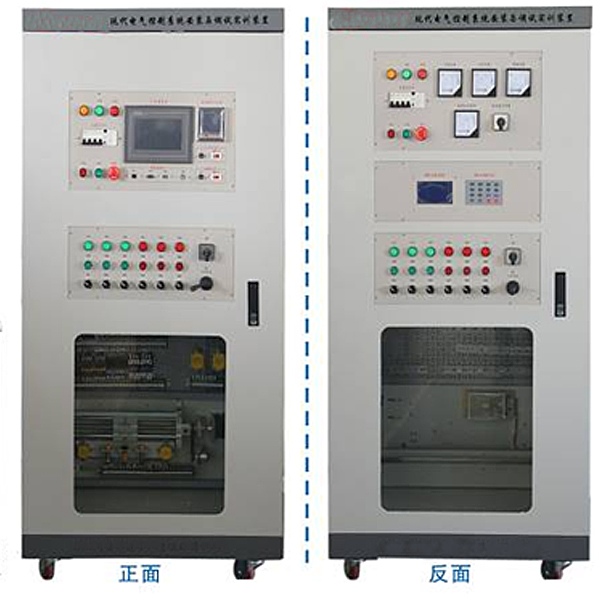

現代電氣控制系統安裝與調試控制對象,材料分揀實訓臺

一、 產品概述

該裝置具有電氣控制系統的電路設計、安裝和布線，傳感器接線與調整、plc編程、模擬量模塊應用、人機界面組態、電機驅動（含變頻器及對應電機、伺服驅動器及伺服電機、步進電機及驅動器、繼電控制與保護、溫度控制器、增量型編碼器）參數設定、以及典型機床控制電路故障排除等功能。裝置中多參量實時手工給定（如速度實時變化給定、溫度變化實時給定、距離變化實時給定等），實現了系統控制的實時控制，真實的模擬和反映了工業控制的過程，實訓內容廣泛、變化多樣，是一款典型的職業能力培養設備，通過在該設備上實訓，可使學生職業能力得到大幅度提升。

現代電氣控制系統安裝與調試控制對象,材料分揀實訓臺

概述

本實驗設備應包含氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢測等教學內容，是實際工業現場生產設備的微縮裝置。系統應基于多種傳感器的檢測，實現對不同材質、不同顏色物體的分揀。采用全開放式布局，鍛煉操作者系統接線、機械調試安裝、軟件編程、獨立構建控制系統、反饋整定、故障檢測及檢修的能力。
二、特點
1.設備裝置由底板、實訓桌（型材結構）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分組成。氣動部分由電磁閥和氣缸組成，物料傳送部分由電機和同步傳送帶組成。
2.電氣控制由單相交流電機及減速器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成。
3.通過傳感器信號采集，plc編程，對交流電機、電磁閥、進行開關量控制、置控制、時序邏輯控制，實現對傳送帶上的物料進行定位、辨識、分類。
三、技術參數
1.輸入電源：單相三線~220V±10% 50Hz
2.氣源：0.2Mpa~0.55Mpa
3.工作環境：溫度-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4.實訓裝置容量：<0.5KW
四、裝置組成
1.設備裝置結構有型材底板結構
2.氣動部分由調壓過濾閥、電磁閥、調速閥、氣缸及磁性開關、氣泵組成
3.物料傳送部分由單相交流電機及減速器和同步帶組成
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等組成
五、實訓項目
 1. 單相交流電機正反轉控制
2. 分揀出黑色與白色塊
3. 物料分揀系統的調試
4. 分揀出紅色與白色塊
5. 氣動控制技術應用
6. 分揀鋁質工件到任一料槽
7. 傳感器技術應用
8. 分揀金屬工件到任一料槽
9 電磁鐵技術應用
10. 分揀非金屬工件到任一料槽
11. 分揀出金屬與非金屬

六、配置清單
