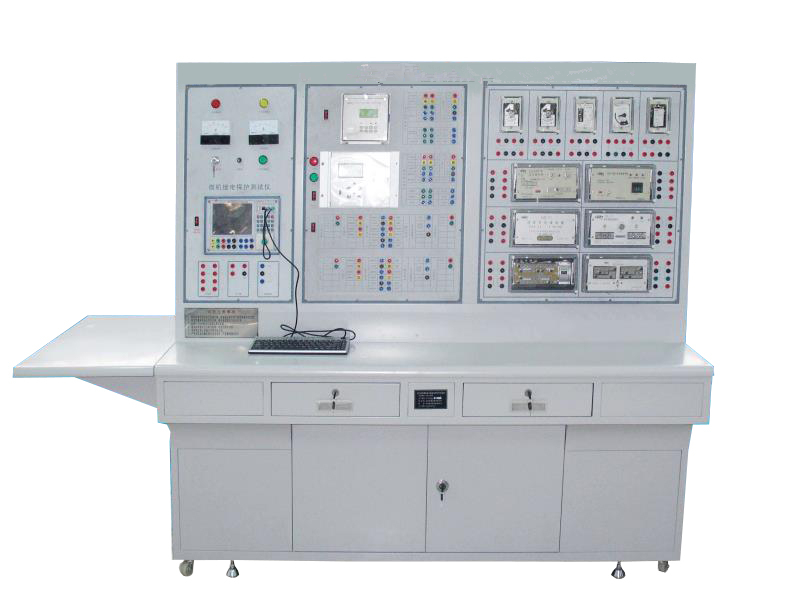

數字式繼電器及保護綜合試驗臺,空調實訓考核裝置

1、基本參數

1) 型號：ZRDL-JD

2) 供電電源：三相五線供電380V，

 3) 功率：不大于1KW；

4) 單面實訓柜尺寸：2000mm*800mm*1600mm（長*寬*高，熱鍍鋅板噴塑）

 5) 防護等級：IP45

微機發電機保護系統

技術要求

1. 裝置采用許繼集團生產的微機保護裝置，該裝置集成電路全部采用工業品或軍品，使得裝置有很高的穩定性和可靠性。

2. 采用32位DSP作為保護CPU，配置大容量的RAM和Flash Memory；數據運算、邏輯處理和信息存儲能力強，可靠性高，運行速度快。

3. 采用16位A/D作為數據采集，數據采集每周24點，保護測量精度高。

4. 采用圖形液晶，全中文顯示菜單式人機交互；可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試方便。

5. 可獨立整定8套保護定值，定值區切換安全方便。

6. 大容量的信息記錄：可保存不小于100個最近發生的歷史報告,可帶動作參數，掉電保持，便于事故分析。

7. 通信規約采用IEC-60870-5-103規約或MODBUS規約可選，設有雙RS-485通信接口；組網經濟、方便,可直接與微機監控或保護管理機聯網通訊。

8. 具有錄波功能，裝置記錄保護跳閘前4周波，跳閘后6周波（每周波24點）的采樣數據，保護跳閘后上送變電站自動化主站，也可以通過故障分析軟件進行故障分析。

9. 保護出口方式可以按照保護配置，出口設置方便靈活。

主要技術指標：

1、額定數據

1） 額定電源電壓: DC220V

2） 額定交流電壓：相電壓100/V

3） 額定交流電流：5A

4） 額定頻率：    50Hz

5） 半周波： 100In

2、裝置功耗

1) 交流電壓回路：  每相不大于1VA；

2) 交流電流回路：  In=5A時每相不大于1VA；In=1A時每相不大于0.5VA；

3) 零序電流回路:   1A；

保護電源回路：  正常工作時,不大于12W；保護動作時,不大于15W。

發電機保護實驗

* 發電機機比率制動式差動保護

* 勵磁過流速斷保護

* 勵磁過流、過負荷保護

* 定子接地保護

* 零序（方向）過流定子接地保護

* 轉子接地保護

* 失磁保護

* 逆功率保護

* 負序過流保護

* 對稱過負荷保護

* 過電壓保護

* 頻率異常保護

* 復壓（記憶）過流保護

* 低電壓（調相失壓）保護

* 非電量保護

* 控制回路斷線

技術參數
1．工作電源：AC220V 50Hz±5%
2．外形尺寸：150×800×1700mm
3．整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）
四、裝置的基本裝備
1、電源、儀表控制屏
控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器等，具體功能如下：
2、制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.8MPa、-0.1～3.5MPa、用于測量空調.
溫度檢測單元：提供三位半數字溫度表2，，顯示不同點的溫度變化情況
3、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。
4、實訓臺:實訓桌為鋁合金雙層亞光密紋噴塑結構，、防水、耐磨高密度板,結構堅固，造形美觀大方；，桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。
5、故障:提供模擬空調與模擬多個故障打接線點，提供常見的空調電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量、模擬故障開關量，滿足多點故障設置要求。
五、配置表

六、實訓項目
1、 技工基本技能實訓
2 、專用工具的基本操作
3、 系統管件焊接
4、 系統的檢漏
5、冷系統的抽真空與充注制冷劑
6、 制冷工技能實訓設計、安裝、調試及檢修
7 、空調主控板電路原理
8、 電器元件的測量及系統運行
9 、R-23型空調器故障與分析
10、電器元件的測量及系統運行 障與分析
11、 模擬變壓器T的副邊N2開路，整機不工作
12、 橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
13、 穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
14、 模擬紅外接收管無電源輸入，不能遙控
15、 溫度傳感器電阻：模擬室內環境溫度很高,故障代碼
16、化霜溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱,故障代碼
17、繼電器線圈壞，輔助加熱不起作用, 測量分析
18、繼電器線圈壞，室外風機不轉，測量分析
19、繼電器線圈壞，壓縮機故障, 測量分析
20、繼電器線圈壞，室外風機不轉，測量分析
21、室內風機風機不轉,故障現象，故障代碼
22、壓縮機,故障現象
23、室外風機不轉,故障現象
24、電磁閥,故障現象
