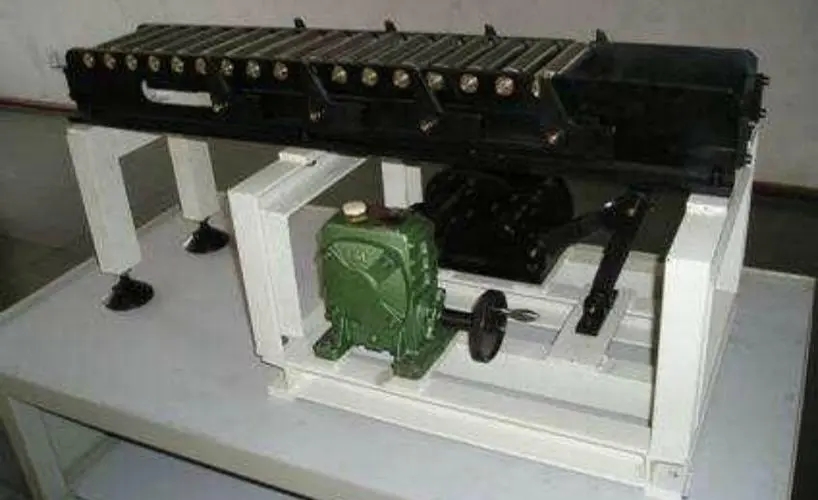

凸輪機構實訓臺,步進輸送機實驗裝置

實驗項目內容:

1.繪制系統機構運動簡圖

2.了解機械的傳動方案、各種零部件在機械中的應用及各種機械的基本結構;

3.通過對機械的傳動方案及結構的分析，掌握機械運動方案和結構設計的基本要求,培養機械系統運動方案設計能力、結構設計能力和創新意識。

4.分析各機械的傳動方案的特點，并提出實現同樣功能的其它方案。

5.分析各種機構、零部件裝置在設備.上的應用，并提出可代用的方案。

6.通過拆裝分析各種典型結構的形式，并指出哪些結構根據強度設計，哪些結構根據結構要求設計。

7.設計、繪制控制系統電氣圖

主要技術特點:

該步進輸送機實驗裝置適用于機械設計實驗教學,具有鮮明的特點。

(1) 它對應課程的主要內容,包含了各種常用機構和通用機械零部件;

(2) 具有工程實用背景，使用功能明顯;

(3) 有良好的直觀性;

(4)結構復雜程度適中，傳動方案和結構有新穎之處。學生通過對裝置的傳動方案與結構的分析，可以掌握機械系統運動方案和結構設計的基本要求，培養機械系統運動方案設計能力、結構設計能力和創新意識。

實驗項目內容:

1.盤形凸輪機構:

(1)通過多媒體軟件對凸輪機構的運動參數進行優化設計。

(2)進行8種盤形凸輪機構推桿運動規律的的實測與仿真。

2.圓柱凸輪機構:

進行兩種圓柱凸輪機構推桿運動規律的實測與仿真。

主要配置及技術參數:

1.盤形凸輪4個(8種運動規律) ;

2.推桿升程h=15;

3.光柵角位移傳感器1個5V/1000P /轉;

4.直線位移傳感器1個線性誤差<0.5%;

5.圓柱凸輪1個(2種運動規律) ;

6.帶減速器的直流電機功率90W;調速范圍: 0~ 200r/min;

7.外形尺寸:680x480x 720 mm;

8.質量65kg.
