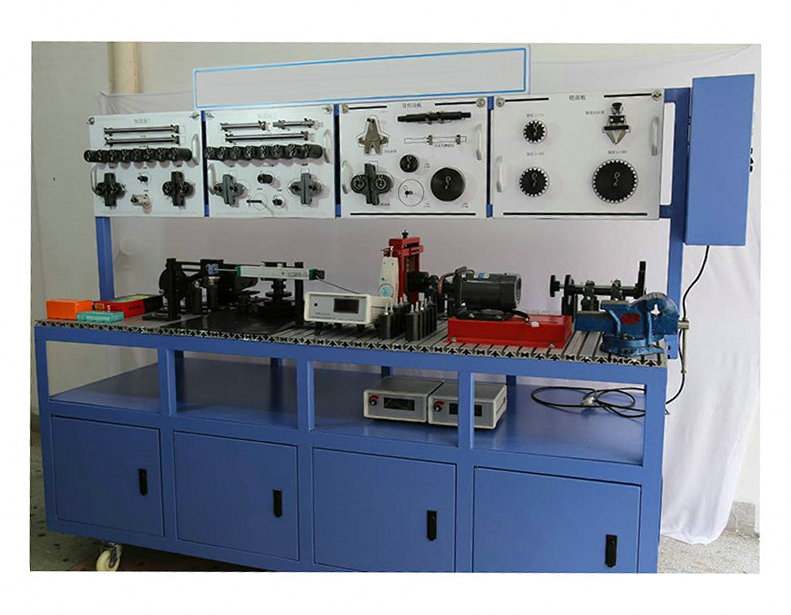

齒輪傳動效率實驗臺,創意組合機械系統裝配訓練綜合實驗臺

A、開式

一、主要實驗內容

1、觀察不同減數器在不同介質狀態下的傳動情況。

2、測試在不同情況下( 不同潤滑介質、不同傳動組合)的傳動系統效率。

二、主要性能特點

1、該實驗臺采用臺式結構，負載采用摩擦軸瓦加載方式或磁粉刮動加載方式，實驗齒輪有單級圓柱直齒輪，單級圓錐齒輪，蝸輪蝸桿傳動三種形式。

2、檢測齒輪箱可更換裝配。

3、減速器頂部有透明視察，以觀察齒輪嚙合情況，并可更換不同潤滑油。

4、該實驗臺采用直測方式檢測傳動部件效率。

5、配有數據檢測系統，其液晶顯示面板可顯示輸人輸出轉速、轉矩及負載力。
6、實驗臺共配有四個傳感器:2個測力傳感器(10kg)，2個光柵角位移傳感器。

三、主要技術參數
1、驅動電機功率:600W
2、工作調速范圍: 0-600rpm( 無級調速)
3、負載范圍: 0- 300kg
4、外形尺寸; 1256*807*685
5、實驗臺重量: 280kg

實驗內容

實驗一、機械傳動系統的組成
實驗二、鏈聯接的安裝與測量
實驗三、動力傳輸系統的安裝
實驗四、V型帶傳動的安裝與調節
實驗五、鏈傳動的安裝與調節
實驗六、直齒輪傳動的安裝與調節
實驗七、多軸傳動的安裝與調節
實驗八、符合標準與加工超差傳動件的性能對比分析
實驗九、有軸向力傳動零件的搭接與運轉分析
實驗十、曲柄搖桿工作系統的搭接、運轉與分析
實驗十一、曲柄滑塊工作系統的搭接、運轉與分析
實驗十二、帶傳動與齒輪傳動組合
實驗十三、齒輪傳動與鏈傳動組合
實驗十四、帶與鏈傳動組合
實驗十五、V帶傳動與曲柄滑塊機構組合
實驗十六、鏈傳動與曲柄連桿機構組合分析
實驗十七、機構運動參數的測試分析實驗

三、功能與特點

1）本實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。
2）本實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題。
3）實驗臺是將機械測量同性能相互聯系，在運轉的環境下，對精度建立起直觀的概念。
4）在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。
5）多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍。
6）配備了詳盡實驗指導書。
