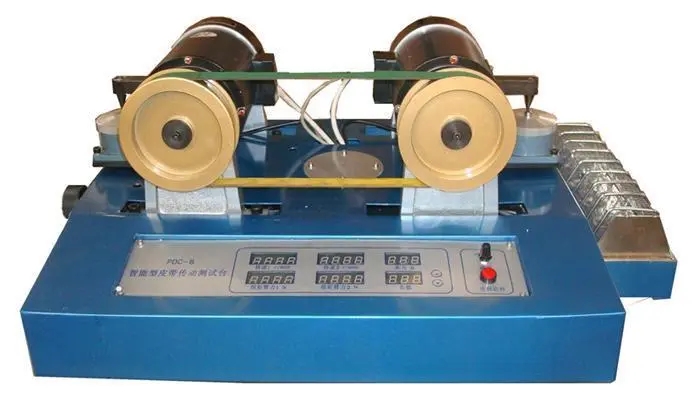

智能帶傳動實驗臺（帶微機接口、含軟件）,漸開線齒輪參數測定實驗箱

產品內容：

本產品用于機械原理。（機械設計原理）課程開設“漸開線齒輪參數測定實驗”，測定齒輪各幾何尺寸和參數關系。

提供附件

1、《齒輪參數表》1份

2、測量工具（0-150mm游標卡尺1把，M1-26型齒厚游標卡尺1把）

3、配送精美鋁合金型材制作的實驗箱箱盒

實驗內容：

（1）    觀察帶傳動的彈性滑動和打滑現象；

（2）    了解帶的初拉力、帶速等參數的改變對帶傳動能力的影響，測繪出彈性滑動曲線；

（3）    掌握轉速、扭矩、轉速差及帶傳動效率的測量方法。

功能及特點：

（1）    該實驗臺為智能帶傳動實驗臺的升級新產品。在實驗臺主體不變的情況下，只要通過更換不同形式的帶輪即可完成平帶、V帶、同步帶及圓帶傳動實驗，以比較不同帶傳動的傳動特性。

（2）    利用實驗裝置的四路數字顯示信息，在不同負載的情況下，手工抄錄主動輪轉速、主動輪轉矩、被動輪轉速、被動輪轉矩，然后根據此數據計算并繪出彈性滑動曲線和傳動效率曲線

（3）    利用S232串行線，將實驗裝置與PC機直接連通。隨帶傳動負載的逐級增加，計算機能根據專用軟件自動進行數據處理與分析，并輸出滑動曲線、效率曲線和所有的數據。

（4）    實驗臺上 設置了“多機通訊”接口 可實現一臺計算機與多臺實驗臺進行多機通訊的實驗操作，組成小系統局域網絡實驗系統。

主要技術參數：

（1）    主動電機調速范圍：0～1500 r/min

（2）    帶輪直徑：D1=D2=87 mm（平帶、V帶、同步帶）

（3）    包    角：a1=a2=1800

（4）    傳感器量程：0～100 N 精度：0.05％

（5）    電機額定功率：P=110 W×2

（6）    電機額定轉矩：T=0.79 N.M

（7）    電   源：220V交流/50HZ

（8）    外形尺寸：660×300×380(mm)

（9）    重   量：50 kg
