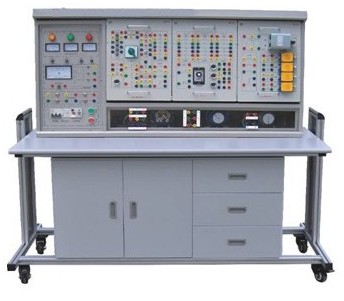

電力拖動、PLC技能實訓裝置,電力拖動（工廠電氣控制）實驗裝置

為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》《PLC原理及應用技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展電工技能或與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

 一、特點：
1、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。
3、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。
4、控制屏還設有定時器兼報警記錄儀，為學生實訓技能考核提供了一個統一的標準。
5、所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、外形尺寸：1100×700×1400（mm）
三、裝置配備
（一）電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。
1、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。
3、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。
4、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。
（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。
（三）實訓組件
1、DW-71 電力拖動培訓組件（一）
2、DW-72 電力拖動培訓組件（二）
3、DW-73 電力拖動培訓組件（三）
4、PLC主機及轉換器培訓組件（三菱FX1N-24mR）
5、SC-09編程通訊電纜
6、仿真軟件
7、工控組態軟件
8、三相異步電動機 380V Y/△接法，帶離心開關 2臺
四、基本實驗項目：

1．閘刀開關正轉控制線路                  15．QX3-13型Y/△自動起動控制線路

2．接觸器點動正轉控制線路                16．半波整流能耗制動控制線路

3．具有自鎖的正轉控制線路                17．全波整流能耗制動控制線路

4．具有過找保護的正轉控制線路            18．C620車床電氣控制線路

5．倒順開關控制正反轉控制線路            19．手動降壓起動

6．接觸器聯鎖的正反轉控制線路            20．單相運行反接制動控制線路

7．按鈕聯鎖的正反轉控制線路              21．電動葫蘆電氣控制線路

8．按鈕接觸器復合聯鎖控制線路            22．C6163車床電氣控制線路

9．自動往返行程控制線路                  23．控制電路聯鎖控制線路

10．接觸器控制串聯電阻降壓起動線路       24．主電路聯鎖控制線路

11．時間繼電器控制串聯電阻降壓控制線路   25．直流電機啟動

12．手動Y/△降壓起動                     26．直流電機的調速

13．接觸器控制Y/△降壓起動               27．直流電機的反速

14．時間繼電器控制Y/△降壓起動           28．直流電機制動實驗

      利用上述28項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
