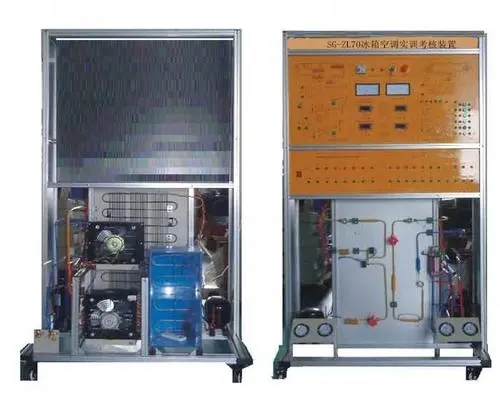

冰箱空調實訓考核裝置,空調制冷制熱實訓考核裝置

冰箱空調實訓考核裝置"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。
實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、特點

1.系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學
2.裝置配置了2套系統，空調系統1套、直冷式/間冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求
3.整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊
4.實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分
5.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作
二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜1.2kVA
3.外形尺寸：1000mm×700mm×1900mm
4.制冷劑類型：空調 R22、冰箱600a
5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

設備配置功能

實訓裝置由控制屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成

1.實訓臺：鋁合金雙層亞光密紋噴塑結構，鋁質面板。桌面為防火、防水、耐磨高密度板,結構堅固。裝置背面可觀察制冷系統管路的結構，用于模擬空調器電氣故障排除和設置。

2．設有老師故障設置故障單元，老師可在設置單元 內設置幾十個故障。

3  學生故障排除單元，當老師設置好故障后，學生可分析故障，檢測出故障的發生單元和部位。也可通過數據分析系統，自動測試出故障并排除故障。

4.空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控制閥等實訓所必需的部件

5.交流電源控制單元：單相三線220V交流電源供電，交流電壓表1只， 測量范圍０～250V,用于監測電網電壓；交流電流表1只,測量范圍０～5A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

6.制冷系統壓力檢測單元：提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～5.5MPa,可顯示系統工作時低壓側和高壓側的壓力

7. 溫度檢測單元：提供4只溫度表，，三位半數顯，分別測量環境溫度、出風口溫度、冷凝器溫度和蒸發器溫度

8. 模擬故障設置：模擬故障設置多元化，制冷故障設置有蒸發器臟堵、冷凝器臟堵、毛細管臟堵、毛細管冰堵；電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等故障點。

五空調器運行數據分析系統

1、數據測試系統可快速測量空調故障發生的電路部分

2、可檢測空調機有無通信數據

3、可模擬外機與空調內機的通信數據，從而來控制內機

4、測量機器的運行狀態，讀出各傳感器的實時溫度。

5、可測量變頻空調器運行數據

6、可模擬外機與空調內機的通信數據，從而來控制外機

六、故障說明

1.斷開N2線圈：模擬變壓器T的副邊N2開路，整機不工作

2.斷開橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作

3.斷開7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作

4.斷開紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控

5.斷開X105溫度傳感器電阻：模擬壓縮機過熱，熱保護故障

6.外機管溫傳感器壞，空調器不工作，顯示故障代碼

7. 外機環境溫傳感器壞，空調器不工作，顯示故障代碼

8. 外機壓力保護傳感器壞，空調器不工作，顯示故障代碼

9. 內機步進電機壞，空調器工作，不掃風。

10. 內機管溫傳感器壞，空調器不工作，顯示故障代碼

11. 室內傳感器壞，空調器不工作，顯示故障代碼

12. 室內風機調整電路壞，空調器不工作，顯示故障代碼

13.斷開步進電機兩組線圈：模擬步進電機兩組線圈開路

14.斷開繼電器RY4線圈：模擬繼電器RY4線圈壞，輔助加熱器不起作用

15.斷開繼電器RY2線圈：模擬繼電器RY2線圈壞，室外風機不轉

16.斷開繼電器RY7線圈：模擬繼電器RY7線圈壞，室內風機低速時風機不轉

17.斷開繼電器RY6線圈：模擬繼電器RY6線圈壞，室內風機中速時風機不轉

18.斷開繼電器RY5線圈：模擬繼電器RY5線圈壞，室內風機高速時風機不轉

19.斷開繼電器RY1線圈：模擬繼電器RY1線圈壞，壓縮機不工作

20.斷開繼電器RY3線圈：模擬繼電器RY3線圈壞，電磁四通閥不工作

21.變頻空調器室外與室內機通訊故障

22.模擬電網電壓的波動：模擬電網電壓調壓器可調

七、實訓項目

1、初級技工基本技能實訓

2、制冷系統專用工具的基本操作

3、制冷系統管件焊接

4、制冷系統的檢漏

5、制冷系統的抽真空與充注制冷劑R410

6、中級技能實訓（設計、安裝、調試及檢修）

7、格力KFR-26型空調主控板電路原理

8、空調電器元件的測量及系統運行

9、格力KFR-26型空調器故障與分析

10、空調檢測與故障分析
