IC卡及遠程抄表系統實驗實訓裝置,IP視頻監控實訓系統

（1）裝置組成：

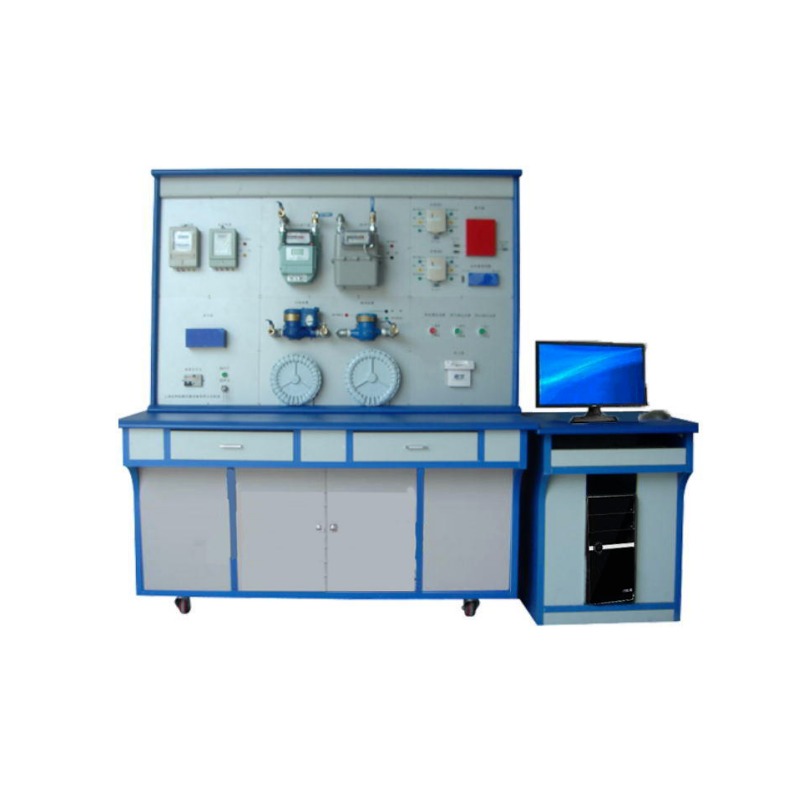

本系統控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由模擬器、卡冷水表、網控器、終端、卡表軟件系統等組成。

（2）系統實訓功能：

能進行各種遠程抄表系統及其一卡通三表預付費系統的操作演示、三表遠傳系統的工作原理、遠程抄表系統管理軟件的使用方法、發卡器的使用方法、三表預付費系統的工作原理、預付費三表系統管理軟件的使用方法、水、電、氣三表的仿真消費、線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與一卡通及小區系列中的其它設備聯網進行各種綜合實訓。

（3）系統技術指標：

工作電壓：單相三線220V±5% 50Hz

整機容量：＜300W

外型尺寸：150×70×180cm3

安全保護：具有漏電自動保護裝置

故障設置：具有故障設置系統

系統設計

整個監控系統分為前端視音頻采集、報警信號采集，網絡數據傳輸，控制中心監控信號預覽、控制和存儲，各監控管理點系統信息接入、處理等四個部分。

采用IP攝像機，實現監控點視音頻、報警數據的接入。根據場景特點不同及監控清晰度要求的不同，采用不同的形式的攝像機（槍型或球型）及不同分辨率的型號。支持CIF、2CIF、DCIF、4CIF、VGA、SVGA、HD720P、UXGA、XVGA等不同分辨率的IP攝像機和IP球機。

前端IP視頻采集、壓縮設備直接輸出數字化視音頻信號，通過IP網絡傳輸到二層交換機上，通過本地局域網傳輸到NVR設備中，實現監控通道的錄像管理。在NVR設備上配置錄像計劃，實現數據存儲，提供VOD點播服務，實現數據的本地和遠程回放。

可由NVR直接輸出模擬視頻信號，實現監控通道上墻顯示。

可連接客戶端實現監控通道所有監控點的預覽和NVR中的錄像數據。

三．系統功能介紹

本系統主要具有如下功能：監控點視音頻的網絡錄像，監控通道實時解碼上墻預覽及網絡客戶端預覽，報警信息的上報和處理。

3.1 網絡預覽

各監控客戶端，通過網絡遠程預覽IP前端采集的視音頻信號。可直接訪問IP前端設備獲取視音頻碼流，也可基于NVR的流媒體轉發而獲取。通過流媒體轉發可以減輕前端視頻監控的帶寬壓力和編碼設備網絡負荷。

3.2 錄像及回放、歸檔及下載服務

NVR管理前端各個視頻采集點，根據系統對各監控區域錄像要求不同，設置不同的錄像分辨率。

NVR可按監控點錄像時間長度要求不同，進行分組管理，規劃好錄像卷，將具有相同錄像時間要求的監控點指定到此錄像卷進行錄像。對于具有相同監控通道個數的分組，錄像卷越大，此組中監控通道錄像時間越長。

NVR支持定時錄像，移動偵測、報警量觸發，手動啟停錄像等不同的錄像模式。同一錄像卷對應的各個監控通道，也可以獨立設置錄像類型，所有監控點共享錄像卷存儲空間。此時，各個監控的錄像時間長度跟監控通道碼流大小、監控通道錄像類型設置相關。

當NVR系統發生故障或發生網絡故障導致網絡錄像中斷時，可啟用IP前端內置SD卡錄像，實現錄像資料最大程度的完整性和錄像策略設計可靠性。

錄像卷的大小可進行動態擴展，當需要延長當前錄像卷中監控通道的錄像時間時，可以利用NVR設備中的空閑盤位或已有空閑存儲空間，進行擴容。

NVR提供錄像VOD點播服務，可直接在本地顯示器上進行回放操作，支持雙通道同步回放，提供快慢放控制、錄像進度拖動等播放控制功能。客戶端基于錄像時間、錄像類型進行點播。在客戶端上實現錄像回放的快放、慢放等控制。

對重要錄像進行歸檔處理。在NVR上開辟錄像歸檔卷，實現錄像資料按需長久保持。報警觸發類型錄像，可在做視音頻實時錄像的同時，做自動歸檔，將視音頻數據同步錄制到錄像卷中。可批量對多個錄像文件進行統一歸檔；也可對某一錄像進行分割處理，僅歸檔關注的片段。錄像歸檔保存時，可以添加備忘標簽。在對歸檔錄像進行調閱時，可基于原錄像時間、歸檔操作時間、備忘標簽內容進行檢索。

歸檔卷中的錄像資料，根據需要，手動進行清除。

除對錄像資料在NVR本機進行歸檔操作外，還可對原錄像文件、歸檔錄像文件進行下載處理，備份到異地，如備份到聯網PC的本地硬盤空間上，進行錄像空間的異地備份，以便于長期保存和使用。

回放客戶端對系統內的錄像文件屏蔽其存儲位置差異，不管錄像文件在NVR設備的哪個錄像卷上，都可進行錄像資料統一檢索、回放。客戶端對監控通道基于錄像時間、錄像類型進行點播。在客戶端上實現錄像回放的快放、慢放和進度拖動控制。

3.3 解碼上墻

本系統支持兩種方式實現監控視頻解碼上墻顯示。

1. 將NVR的VGA輸出送至大屏顯示器，實現對CIF、4CIF分辨率監控通道的1/4/9/16分割顯示，對HD720P、200萬像素視頻的1/4分割顯示。

2. 將NVR的解碼模擬輸出送至各小監視器進行顯示，支持最高4CIF分辨率的解碼輸出，也可實現多個CIF分辨率圖像以畫面分割形式，集中在某一電視墻監視器上顯示。

3.4 報警管理

監控中心對前端報警進行集中管理，以在客戶端彈出報警關聯畫面、電子地圖熱點提醒、聲音告警等方式，提請處理，并在日志中記錄報警信息。NVR設備可設置基于報警觸發的錄像，并支持基于報警事件發生和結束時間的錄像預錄和延時錄像。

四．系統特性

4.1 布線便利

監控前端、監控中心NVR設備，基于IP網絡接入系統，只需網絡線便能接入系統，無需布置傳統模擬視頻線。

4.2 可擴展性

系統監控點基于IP網絡，實現擴展，只需提供交換機端口，便能實現系統的擴容。需增加存儲容量時，可在NVR設備上增加硬盤，或增加NVR產品實現。擴展的NVR設備存儲空間，可基于IP網絡實現空間共享，分配給多個IP前端用于擴展存儲時間，或分配給新加的IP前端，用于在擴展監控系統規模時，實現新加入監控點的錄像存儲。

4.3 可管理性

基于監控軟件可以對系統內的所有監控前端數據采集設備，實現統一配置，運行狀態統一查詢、維護，對NVR設備上存儲的監控錄像進行集中管理，對監控系統內的用戶權限設置、分配、認證，進行統一管理。

4.4 成本優勢

節省傳統視頻線線材及鋪設費用。NVR存儲空間實現網絡共享，提高存儲空間利用率。基于網絡靈活擴展系統規模和錄像存儲時間，節約了將來系統擴容的成本。
