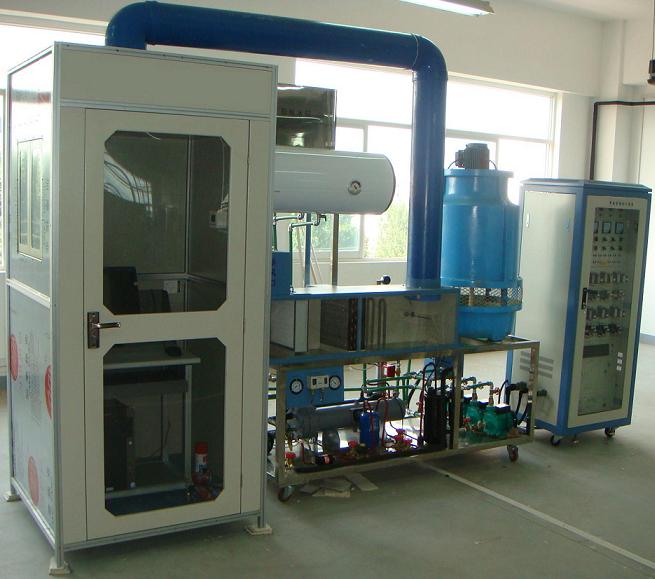

中央空調實訓考核臺,中央空調實訓系統

一、技術參數

1. 輸入電源：三相五線～380V±10%  50Hz。

2. 制冷劑/用量：R22 2kg；風機盤管：350m3/h 。

3. 外形尺寸：300cm×200cm×210cm。

4. 冷卻循環水泵：38L/min  揚程10米；冷凍循環水泵：38L/min  揚程10米；供熱循環水泵：38L/min  揚程10米。

5. 模擬鍋爐：功率：1500W  容量：60L。

6. 系統保護：具有高低壓力、過熱保護裝置。

7. 安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準。

二、系統組成

實訓裝置由電氣控制柜、實訓對象、模擬房間、模擬大廳、測量儀表等組成：

1. 電氣控制柜

采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度指示。第二層為PLC控制器及系統流程圖，PLC控制器采用西門子主機。最下面層為執行器件，主要由交流接觸器、過熱保護器組成，主回路以三相四線380V電壓為主，控制回路以交流220V電壓為主。

2. 實訓對象

實訓對象采用不銹鋼鋼架制成，系統由制冷機組、冷卻水系統、媒水水系統、供暖系統等組成。

1) 制冷機組：1臺3匹旋轉式壓縮機、殼管式冷凝器、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實訓所必需的部件；此外，管路中設有視液鏡可觀察制冷劑狀態；同時設有明顯的顏色標識，高壓管路部分為紅色標識，低壓管路部分為藍色標識，并套有保溫材料。

2) 冷卻水系統：1臺3T玻璃鋼冷卻塔、2臺冷卻水泵（1臺常用、1臺備用）、水流開關、Y型過濾網、閘閥、單向閥等組成。

3) 媒水水系統：2臺媒水水泵（1臺常用、1臺備用）、分水器、集水器、電磁閥、水流開關、Y型過濾網、閘閥、單向閥等組成。

4) 供暖系統：1臺電加熱水器、1臺換熱水泵、1套板式換熱器、Y型過濾器、安全閥等組成。

3. 模擬房間

模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬房間外型尺寸為100cm×100cm×215cm，房間內部安裝有數顯溫度控制控器、臥式暗裝式風機盤管、鋁合金百葉風口等組成。

4. 模擬大廳

模擬房間采用30×30工業鋁型材和鋁塑板組裝而成，模擬大廳外型尺寸為100cm×200cm×215cm，房間內部安裝有數顯溫度控制控器、新風處理系統（臥式暗裝式風機盤管、鋁合金百葉風口、電動風量調閥、回風口、新風口等組成。

5. 測量儀表

1)電氣控制柜監測儀表參數：電壓表量程0～450V；電流表量程0～30A。

2)制冷系統監測儀表參數：耐震真空壓力表量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。

3)媒水水系統監測儀表參數：徑向壓力表量程0～0.16 Mpa.

三、 基本配置

四、 能完成的實訓項目

1. 中央空調系統結構及設備工作原理的了解和掌握

2. 中央空調啟動、運行和調試

3. 中央空調運行工作情況記錄、運行參數檢測

4. PLC可編程控制器編程及調試的實訓

5. 中央空調故障設置考核

6.制冷原理與熱交換技術

7.中央空調系統常用傳感器識別與應用

8.中央空調運行保護與日常維護操作考核

9.變頻器應用

10.觸摸屏應用

11.計算機數據采集與組態控制技術應用

12.內外網網絡通訊技術及其應用。
