電動汽車解剖透視實驗臺,新能源DIY實訓車

（一）產品簡介

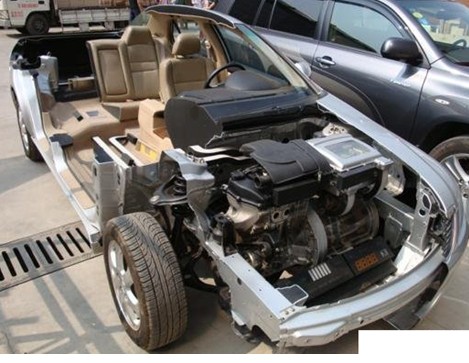

整車多角度解剖，可容易地看見發動機艙、車身側圍的構造結構、鋼板的厚度及獨立懸掛的結構，甚至車輪的輪轂及輪胎的橫截面。此外，車內方向盤、排擋桿、手剎、安全帶固定裝置及安全帶卷等平時都被包裹嚴實的部件也被特別地一剖為二，內部工藝精度、構造清晰呈現,能夠展示汽車各總成裝置以及各附件位置。

（二）結構組成

經解剖全新整車總成、減速電動機及附件、可移動臺架等；配置教學資料，適用于汽車專業考核和培訓。

（三）功能特點

1．主要總成剖示并以各種顏色區分并做防銹處理，貨車系列拆除車廂處理。

2．能清晰的看出各主要部件運動過程，一種顏色直觀看到動力傳遞路線。

3．能夠滿足汽車整車結構、基本工作原理的教學。

4．覆蓋件，內飾及漆色無明顯損傷且規定配置齊全。

5．電機驅動：220V/750W、12-15r/min,每個活動零部件達到運動狀態。

6．配置鋼制可移動臺架以及腳輪剎車位置，臺架表面采用優質金屬漆噴涂耐腐蝕性好，適應各種環境下的教學實訓。

7．解剖部位：動力各系統、變速器、車身系統、覆蓋件、電氣系統主要部件等。

主要配置〗

序號	配件名稱	技術要求	數量
1	內燃機	排量1.0最大功率（kW）35，最大扭,84Nm	1臺
2	驅動電機	永磁同步電機,額定功率/峰值功率（kW）30,峰值扭矩（Nm/rpm）185/(0-3000)	1臺
3	ISG電機	額定功率/峰值功率（kW）21.5/33,轉速范圍（rpm）0-4500	1臺
4	減速器	最高輸入轉11000（rpm）輸入扭矩,200Nmm速比8.164	1臺
5	動力電池	磷酸鐵鋰電池,電壓范圍（V）260-320-360,單體容量（Ah）35,總能量	1組
6	PCU電機控制器	ISG，TM電機控制器，矢量控制	1臺
7	DC/DC電源轉換器	額定功率（kW）,1.5	1個
8	充電器	輸出總功率（W）,3000	1個
9	底盤系統	前懸掛系統,后懸掛系統,雙連桿式獨立懸架；轉向系統,液壓助力轉向；制動器,四輪盤式制動器；輪胎,205/55 R16	1套
10	太陽能系統		1套
11	節能儲能裝置		1套
