DYLY-3樓宇智能化工程實訓系統

一、概述

本系統是為職業院校、職業教育培訓機構研制的樓宇智能化技術實訓考核設備，根據智能建筑行業樓宇智能化的特點，在接近工程現場的基礎上，針對實訓教學進行了專門設計，包含了計算機技術、網絡通信技術、綜合布線技術、DDC技術等，強化了樓宇智能化系統的設計、安裝、布線、接線、編程、調試、運行、維護等工程能力。它適合樓宇智能化工程技術、機電安裝工程等相關專業的教學和培訓。

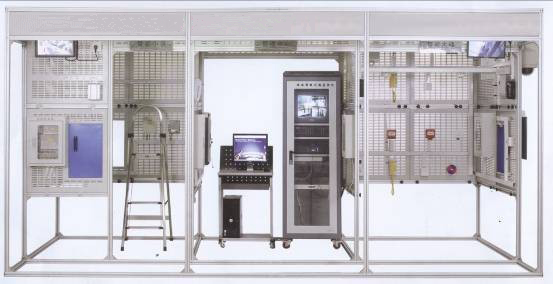

該系統在結構上以智能建筑模型為基礎，包含了智能大樓、智能小區、管理中心和樓道等典型結構，涵蓋了對講門禁及室內安防、閉路電視監控及周邊防范、消防報警聯動、綜合布線、DDC監控及照明控制、智能家居、巡更系統7個系統，各系統既可獨立運行，也可實現聯動。通過此系統進行項目訓練，檢驗學生的團隊協作能力、計劃組織能力、樓宇設備安裝與調試能力、工程實施能力、職業素養和交流溝通能力等。系統培訓和考核的能力：

二、產品特點

1． 該裝置涵蓋了對講門禁及室內安防、閉路電視監控及周邊防范、消防報警聯動、綜合布線和DDC監控及照明控制5個系統，具有多角度考核訓練的特點。

2． 該裝置模擬典型建筑結構，通體采用鋁合金型材和鐵質網孔板，并選用市場上技術成熟、低電壓安全型器件，因而具有真實、美觀、可靠和安全的特點。

3.系統覆蓋全面：本實訓考核系統由七個子系統組成：通訊網絡和綜合布線系統、消防報警系統、安防/防盜報警系統、智能家居系統、視頻監控系統、對講門禁系統、巡更系統。

三、技術參數

1． 輸入電源：單相三線AC220V±10% 50Hz

2． 工作環境：溫度-10℃~40℃ 相對濕度≤85% （25℃） 海拔≤4000m

3． 裝置容量：≤1kVA

4． 外形尺寸：4.66m×2.22m×2.3m

5． 安全保護：具有漏電壓、漏電流保護，安全指標符合國家標準
