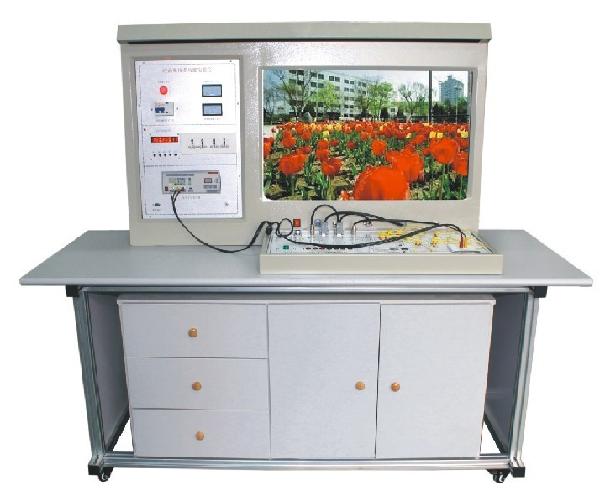

DYJD-YJ4液晶電視音視頻維修技能實訓考核設備（創新型）

一、概述

液晶電視音視頻維修技能實訓考核裝置是根據中華人民共和國勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》，按照職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。

本實訓裝置同時職業學院、技工學校、職業培訓學校、職教中心、鑒定站 / 所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。

二、技術性能

1. 輸入電源：單相三線制 AC220V ± 10% 50HZ

2. 整機容量：＜ 300VA

3.工作環境：溫度 -10 ℃ ～ + 40 ℃ 相對濕度＜ 85% （ 25 ℃ ）

4.  外形尺寸： 150cm × 70cm × 135cm

5.安全保護：動作電流≤ 30mA 、動作時間≤ 0.1s

6 ．具有實驗室管理系統，帶密碼開機和定時關機功能

三、系統組成

1. 本裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成

•  實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

2. 直流電源：± 16V/+12V

3. 交流電源（均帶有過流保護）

輸出電源：市電不隔離輸出 220V 50HZ

隔離變壓器輸出 220V 50HZ

14.5V 50HZ

4. 彩色信號發生器

（ 1 ）輸出信號頻率范圍：第 12 頻道

（ 2 ）電視信號形式：分為圓、點、格、黑白格、彩色、單色等 16 種形式，可通過按鍵直接選擇

（ 3 ）輸出信號：有視頻、伴音（中頻 6.5M ）、射頻輸出接口）

（ 4 ）信號制式： PAL-D/K

5. 智能考核接口單元：答題器接口、 PC 機串行接口、彩電模塊接口

（二）液晶顯示器： 15 寸 對比度： 600 ： 1 ，亮度： 500cd/m2, 反應時間：＜ 16ms

（三）實訓組件

本裝置由液晶彩電模塊、智能實訓考核系統組成。

1. 液晶彩電實訓模塊

智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、 AD 模數轉換單元、內置設故排故系統（可由電腦隨機故障點）

2. 智能實訓考核系統

(1) 計算機可以監控 1-126 臺家用電器智能考核臺

(2) 已設置 20 多個故障點。

(3) 具有發卷功能

(4) 具有收卷功能

(5) 具有單臺和全部實驗臺清零功能

(6) 具有自動檢測各家用電器考核臺的通訊聯機情況

(7) 可以生成學生個人成績單

(8) 可以對學生考核情況進行統計、分析

(9) 設有進入系統密碼，進入系統后能夠修改密碼

(10) 具有打印功能

(11) 具有答題次數限制功能

(12) 學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

（四）實訓桌： 整體結構采用鋼木落地臺式 ，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

四、實訓項目

1. 功放輸出芯片局部損壞或揚聲器損壞

2. 主板 +12V 電源丟失

3. 紅外接收頭損壞

4. 紅外接收頭電源丟失

5. 功放輸出芯片局部損壞或揚聲器損壞

6. 高頻頭損壞

7. 按鍵開關損壞

8. 顯示器背光電源電路故障。

9. CPU 正 5V 電源丟失

10. 顯示器背光電源控制信號丟失
