概述

本設備是根據《中華人民共和國教育行業標準（電子技術應用專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合家用電氣設備調試與維修職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。

設備功能特點

  1. 實驗裝置有記時器功能，直流電源 5V，2A。直流電源輸出：0～30 V；0～2 A（連續可調），多量程智能直流電壓表 500V，直流電流 表 5A，，一只精密電壓表（DC 30V），一只精密電流表（DC 3A）；考核系統具有漏電短路保護 16A、過載保護裝置 7A，

 2． 采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點。

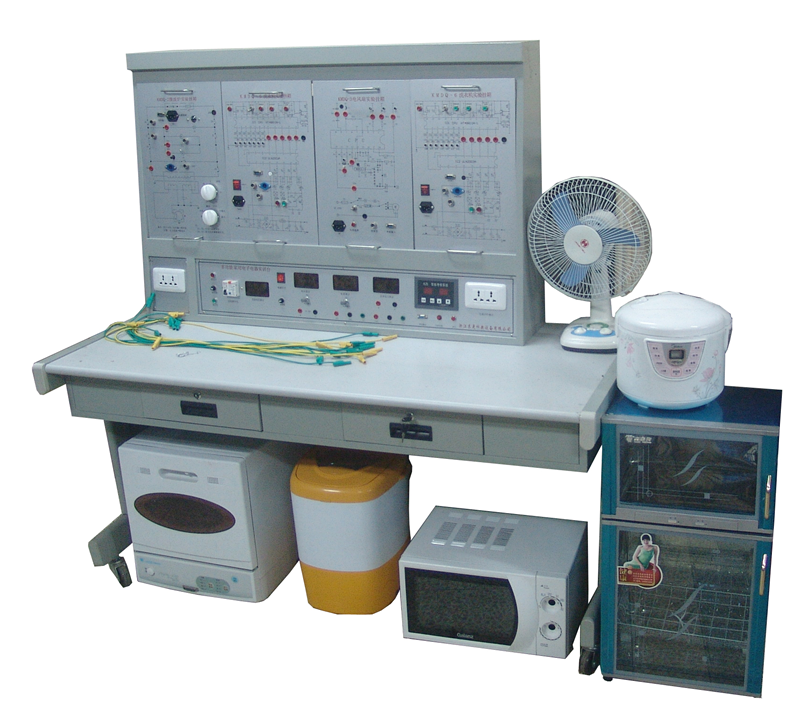

 3． 家用電子產品電器維修實訓考核臺電子電風扇，微電腦控制電飯鍋，微波爐，電子消毒柜，全自動洗衣機，全自動洗碗機等多種常用家用電器為一體的 組合設計，整套設備由實訓臺組件、實訓桌和各實訓單元及配套實訓實物組成組 成。實訓電路板增設了智能故障點考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式實訓單元，學生使用計算機或者單片機 ，答題器進行答題。

  三  實訓項目

   1  電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   2  微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   3   微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   4  電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   5  全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

   6  全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除

設備參數指標

四、技術要求及主要參數：
　　1、工作電源：AC220V±5% 50HZ
　　2、安全保護：漏電保護（動作電流≤30MA），過電流保護，熔斷器保護
　　3、最大輸入額定功率：1200W
　　4、環境溫度：－10℃~60℃
　　5實訓臺 鋁型材框架鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面板。不、交流電源：220V 50Hz（帶有過流保護）才、直流電源:可調、固定輸出、實訓掛件：鐵質雙層亞光密紋噴塑結構，鋁塑面板能完成機電類、電熱類、電磁類家電產品的電氣原理實訓；能設置常見電氣故障；符合國家安全標準。

　　五、考試系統：
　　1、計算機可以監控1-126臺家用電器智能考核臺
　　2、已設置60多個故障點。
　　3、具有發卷功能
　　4、具有收卷功能
　　5、具有單臺和全部實驗臺清零功能
　　6、具有自動檢測各家用電器考核臺的通訊聯機情況
　　7、可以生成學生個人成績單
　　8、可以對學生考核情況進行統計、分析
　　9、設有進入系統密碼，進入系統后能夠修改密碼
　　10、具有打印功能
　　11、具有答題次數限制功能
　　12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

　　六、實訓掛件

實訓掛件洗衣機模塊，電風扇模塊、、全自動洗碗機模塊、微波爐模塊。微電腦電飯鍋，電子消毒柜模塊模塊掛件均可設置故障點、完成排除故障等實訓內容。

1   智能控制電飯鍋

   1微電腦控制電飯鍋常用元器件，控制芯片，顯示器件的認識與檢測

   2微電腦控制電飯鍋結構的認識及拆裝

   3微電腦控制電飯鍋能量轉化，溫度傳導的工作原理

   4微電腦控制電飯鍋加熱，保溫相互轉換及工作原理

        5微電腦控制電飯鍋定時加熱，煮飯，保溫的設定及工作原理

   6微電腦控制電飯鍋的常見故障及維修

   7微電腦控制電飯鍋控制電路常見故障的檢測及維修

2、微波爐

   1微波爐主要元器件，控制芯片，顯示器件的認識與檢測

   2微波爐結構的認識及拆裝

   3微波爐加熱的原理分析及實物演示

   4微波爐微波產生電路的常見故障及檢測維修

   5微波爐控制電路及定時電路常見故障與檢測維修

   6微波爐電壓轉換電路的常見故障及檢測維修

   6微波爐保護裝置的檢測與維修

   7微波爐常見故障的檢測及維修

3   全自動洗衣機

1全自動洗衣機常用元器件、傳感器及控制芯片的認識和檢測

2全自動洗衣機機械結構的認識及拆裝

3進水、排水常見故障的檢測和排除

4洗滌、脫水常見故障的檢測和排除

5全自動洗衣機程控器的檢測

6電機及電機控制故障的檢測和排除

7機械傳動系統的常見故障及檢修

8集成控制電路檢測和故障分析排除

9漏電安全防護報警系統故障分析和排除

4、電子電風扇

1結構拆卸分析、

2元器件識別檢測、

3常見典型故障分析排除

5、電子消毒柜

1結構拆卸分析、

2元器件識別檢測、

2常見典型故障分析排除

6、自動洗碗機

1常用元器件、傳感器及控制芯片的認識和檢測

2機機械結構的認識及

3進水、排水常見故障的檢測和排除

4洗滌、脫水常見故障的檢測和排除

5過程控器的檢測

6電機及電機控制故障的檢測和排除

7機械傳動系統的常見故障及檢修

8集成控制電路檢測和故障分析排除
