DYDQ-ZP8電氣裝配實訓臺

一、     概述

本設備由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。

根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，本設備適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。

實訓臺配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。

靈活、可靠、安全、經濟適用，是本設備的特點。對實訓場所不多、教學經費投入受限制的學校， 本設備是一種理想的職業教育實訓設備。

二、     設備技術指標

1.   外型：整體尺寸1632mm×750mm×1638mm；

2.   實訓臺架的材料：鋼板、鋁合金結構；

3.   電源： 1)輸入：三相AC 380V ±10% 50HZ 三相五線；2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組、220V插座式4組3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4.   接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5.   保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

三、     設備結構功能

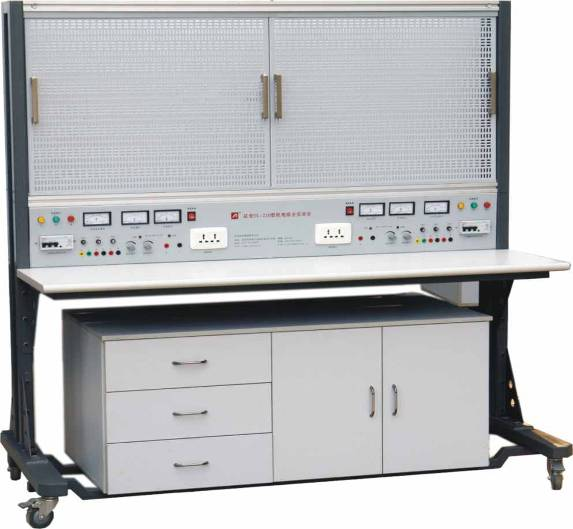

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。

四、   本設備可完成的典型實訓項目舉例

«  照明電路安裝連接實訓；

«  日光燈連接實訓；

«  單相電能表的應用；

«  電動機點動與連續轉動電路連接實訓；

«  按鈕聯鎖的電動機正、反轉電路連接實訓；

«  接觸器聯鎖的電動機正、反轉電路連接實訓；

«  接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；

«  兩地控制的電動機控制電路的安裝；

«  電動機定子繞組串聯電阻啟動控制電路連接實訓；

«  按鈕切換的Y－△啟動控制電路的連接實訓；

«  時間繼電器切換的Y－△啟動控制電路的連接實訓；

«  電動機半波整流能耗制動控制電路連接實訓；

«  電動機全波整流能耗制動控制電路連接實訓；

«  電動機反接制動控制電路連接實訓；

«  電動機往返行程控制電路連接實訓；

«  電動機順序啟動控制電路連接實訓；

«  電動機定時運轉控制電路連接實訓；

«  按鈕切換的雙速電動機控制電路連接實訓；

«  時間繼電器切換的雙速電動機控制電路連接實訓；

一、   配套軟件

電力拖動仿真軟件應適用于中高等院校及技工學校的電拖專業，同時也適用于勞動部門的電工培訓。電力拖動仿真軟件應收集有電拖專業里最基礎、最重要的12種電路，分別為電動機反接制動控制線路、電動機半波整流能耗制動控制線路、Y-△啟動控制線路、電動機串電阻降壓啟動控制線路、順序控制線路、位置控制線路、雙重聯鎖正反轉控制線路、接觸器聯鎖正反轉控制線路、按鈕聯鎖正反轉控制線路、接觸自鎖正轉控制線路、點動正轉控制線路。每種線路分為元件結構、原理分析、實際接線、課堂練習四大模塊。其中原理分析采用文字、聲音、圖像有機合在一起，生動形象。實際接線采用FLASH動畫，從而提高了學生的學習興趣。
